PCM高效立式磨粉机的工作原理与结构解析：如何实现高产量低能耗？
引言：立式磨粉机的技术革新之路
在现代化工、建材、冶金及非金属矿加工领域，粉磨作业的能耗与产量始终是衡量设备性能的核心指标。随着工业4.0理念的深入，传统的球磨机、雷蒙磨等设备逐渐显露出效率瓶颈——高能耗、低产量、维护复杂的痛点亟待解决。黎明重工作为国内磨粉机制造领域的先行者，通过对LM系列立式辊磨机的持续优化，成功打造出集烘干、粉磨、选粉、输送于一体的高效立式磨系统。本文将以LM立式辊磨机为技术蓝本，深入解析其如何通过结构设计与工艺创新，在保证高细度（0.84-0.037mm）与宽产量范围（10-400T/H）的同时，实现低能耗运行。
结构解析：核心部件的协同设计
PCM高效立式磨粉机的机体采用立体式布局，从进料、粉碎到分级、收集均在密闭系统中完成。其主要结构包括：磨盘装置、磨辊装置、选粉机、加压系统、润滑站及电控系统。
1. 磨盘与磨辊的创新设计：磨盘采用耐磨合金铸造，表面设有特殊曲线沟槽，配合磨辊的碾压半径，形成料层粉磨机理。磨辊在液压装置作用下对料层施加压力，物料在磨盘与磨辊之间受到挤压、剪切和研磨三重作用。与雷蒙磨不同，LM系列采用磨辊联动增压技术，使同等功率下产量提升15%以上。需要注意的是，磨辊与磨盘并不直接接触（间隙可通过液压调节），这大大降低了金属磨损，延长了核心部件的使用寿命。
2. 高效选粉系统：顶部配置的动静态组合式选粉机，通过变频电机驱动转子叶片，实现粗细颗粒的精细分离。粗颗粒回落至磨盘继续研磨，细粉则随气流进入收尘系统。这一设计使得成品细度可在0.84mm至0.037mm之间灵活调节，且粒度分布狭窄，产品质量稳定。
3. 液压与润滑系统：配备独立的稀油润滑站和强制循环冷却系统，确保主轴、减速机等关键部件在高温、重载工况下稳定运行。液压系统不仅用于加压，还支持磨辊翻出机外进行检修，显著减少了停机时间。
工作原理：料层粉磨与气力输送的融合
LM立式磨的作业流程可概括为“边磨边烘干，边选边输送”。主电机通过减速机驱动磨盘低速旋转，物料经螺旋给料机落入磨盘中央。在离心力作用下，物料向盘边均匀移动，经过粉磨辊道区域时，受到液压加压后的磨辊碾压。此时，大块物料直接被压碎，细粒物料则在料床内进行粒间粉碎，形成多级破碎效果。
被粉碎的物料继续向磨盘边缘移动，当到达风环（环绕磨盘外围的环形风口）时，由系统风机引入的热风（温度可调至200℃以上）将其吹起。粗颗粒因自重较大而回落磨盘，细颗粒随气流上升至选粉机。在分离器转子的作用下，不合格的粗粉再次被甩回磨盘，合格的细粉则通过管道进入集粉器收集。
混入物料中的铁块、煤矸石等硬杂物，因其密度大无法被气流扬起，会沿磨盘边缘落入下腔，由刮料板刮入排渣口排出。这一机制有效避免了设备内部的非正常磨损。
高产量与低能耗的实现路径
1. 料层粉磨的低能耗优势：传统球磨机依靠介质（钢球）的冲击和研磨，能量利用率通常不足20%，大量电能转化为噪声和热量。而LM立式磨采用料层粉磨原理，物料在磨盘上形成稳定床层，通过滚压实现粉碎。由于是静态挤压，能量直接作用于物料颗粒，无效损耗显著降低。实测数据显示，LM立式磨吨粉电耗较传统球磨机降低30%-40%。
2. 高效烘干与热风利用：热风从风环进入磨机后，直接与悬浮态的粉状物料接触，形成气固两相流交换。由于接触面积大且路径长（物料在磨内停留时间仅2-3分钟），水分蒸发效率极高。这意味着处理高湿度物料时，无需额外配置烘干机，热能消耗下降50%以上。

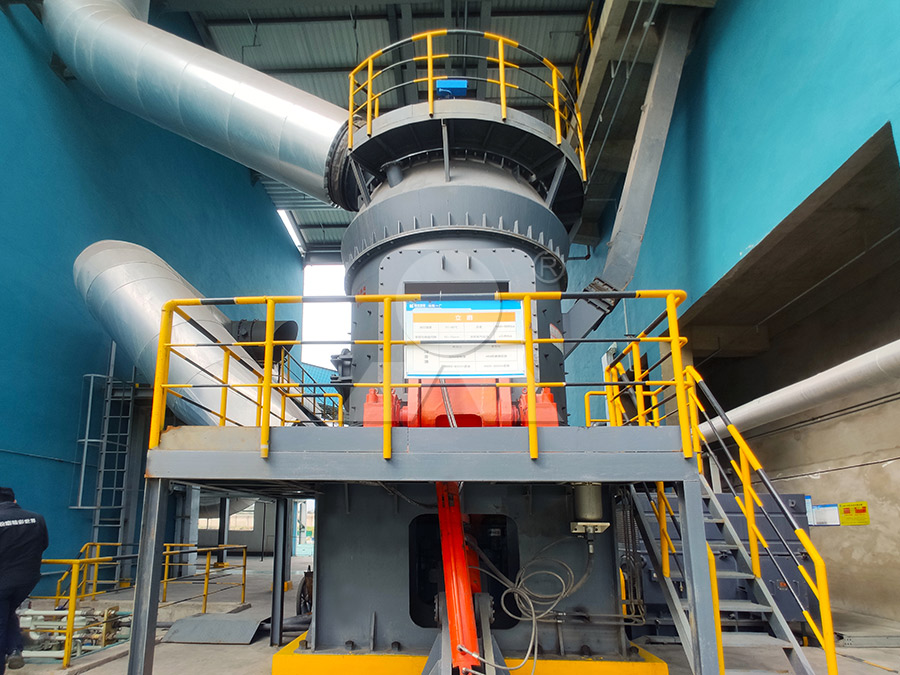

3. 自动化控制的节能潜力：LM系列配有PLC/DCS自动控制系统，可实时监测磨机负荷、料层厚度、风量、风温等参数，并自动调节给料量、转速和加压量。通过优化操作曲线，可使设备始终处于满负荷、低振动的工况，避免空载或过载造成的能源浪费。
4. 耐磨材料的寿命延伸：高压耐磨辊套与衬板采用高铬铸铁或陶瓷复合材质，在料层保护的条件下，使用寿命可达8000小时以上。减少更换频次，意味着综合维护成本和停机时间的大幅降低。

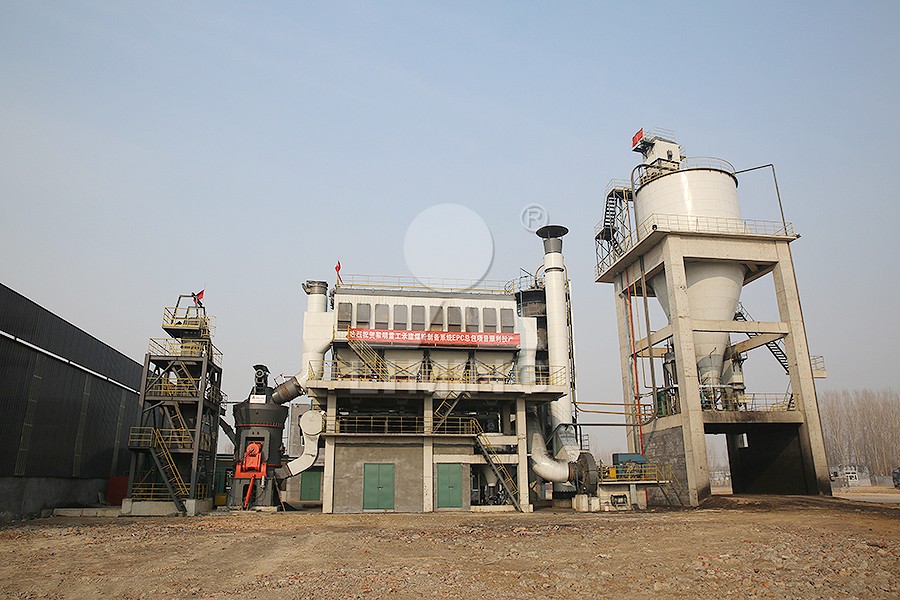

正是基于上述技术架构，LM立式辊磨机在非金属矿（如石灰石、方解石、石膏）、煤粉制备以及矿渣微粉生产三大领域表现突出。例如，在年产20万吨矿渣微粉生产线中，LM立式磨配合热风炉系统，可将矿渣从含水15%烘干至1%以下，同时将90%以上的颗粒粉磨至400目以上，系统综合能耗控制在35kWh/t以内。
产品推荐
综合以上优势，我公司向广大用户推荐以下两款主力产品：
LM立式辊磨机：加工细度0.84-0.037mm，产量10-400T/H，适用于非金属矿、煤粉、矿渣微粉的规模化生产。其“料床粉碎+热风烘干+高效选粉”的一体化设计，可帮助用户大幅降低运营成本，提高产品质量。
LUM超细立磨：加工细度650-3250目，产量3-18T/H，突破超细粉加工产能瓶颈。配备多轮选粉机和智能化控制系统，适合高附加值超细粉体的批量生产。如果您的需求偏向高端精细研磨，这台设备将是理想选择。
选择合适的设备，需要综合考量物料特性、产能需求、投资预算及操作环境。我们提供从现场勘查、方案设计到设备安装调试的一站式服务，欢迎拨打电话或在线留言获取定制方案。
FAQ（常见问题解答）
- 问：LM立式磨与雷蒙磨相比，最大的优势是什么？
答：LM立式磨的产量范围更宽（10-400T/H），电耗低30%-40%，且集烘干、粉磨、选粉于一体，无需额外烘干机，成品水分可控制在1%以下。 - 问：立式磨无法启动或振动过大怎么办？
答：首先检查磨盘上是否有堆积物料，排除因长时间停机导致的料层过厚；其次确认液压系统压力是否过小或过大；最后检查磨辊限位装置是否卡滞。 - 问：加工易燃物料（如煤粉）时，有哪些安全措施？
答：LM立式磨配备CO-O2在线分析系统、氮气保护及CO2自动灭火系统，同时风环入口可调节风速，防止煤粉过度积聚。整体负压运行也有效避免粉尘外泄。 - 问：LUM与LM立式磨的主要区别是什么？
答：LUM超细立磨专门用于超细粉加工（细度可达3250目），配备多轮选粉机和超细分级转子，而LM立式磨侧重于中等细度（0.84-0.037mm）的大产量生产。 - 问：立式磨的耐磨件多久更换一次？
答：在使用料层保护且物料硬度适中的条件下，辊套和衬板寿命约8000-12000小时。当发现产品细度明显下降或电流居高不下时，需要检查磨损情况并及时更换。 - 问：设备能否露天布置？
答：完全可以。LM系列立式磨布局紧凑，并采用密封负压系统，只需在电气柜和润滑站处设置简易防雨棚即可。这也有助于降低厂房建设投资。
