MTW系列欧版磨粉机安装要求全解析：从基础施工到调试规范

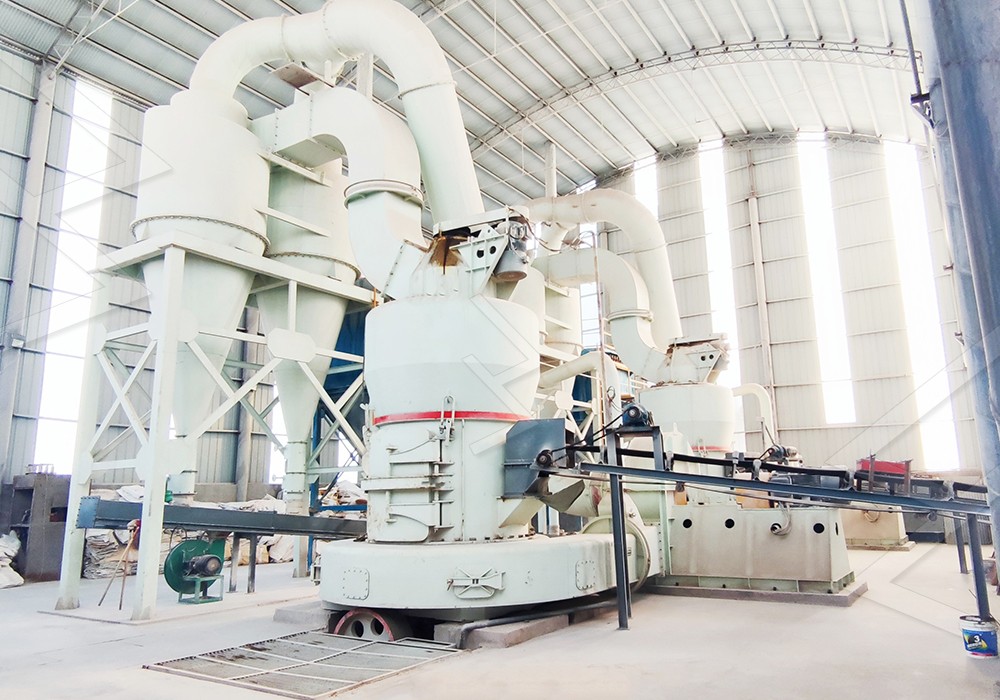

一、安装前的准备工作：地基与基础施工

MTW系列欧版磨粉机作为传统雷蒙磨的升级替代产品，其安装质量直接决定了设备运行稳定性、产量及使用寿命。在安装前，地基施工是第一步，也是最关键的一步。基础必须采用C25以上标号的混凝土浇筑，并严格按照厂家提供的基础图纸施工。基础平面水平度误差应控制在±5mm以内，预留的地脚螺栓孔位置必须精确，偏差不超过±2mm。建议在混凝土浇筑后，养护期达到28天再进设备安装，避免因地基沉降导致设备变形。特别需要注意的是，基础应预设减震沟或减震垫层，以减少设备运行时的震动传递到厂房结构。

对于大型生产线，比如配套我公司LM立式辊磨机（产量可达10-400T/H）的客户，基础施工需考虑更复杂的载荷分布。LM系列集烘干、粉磨、选粉于一体，其基础设计要额外考虑热风炉基础和收尘器基础的相互影响。建议在施工前，由我公司技术团队根据现场地质报告进行复核。

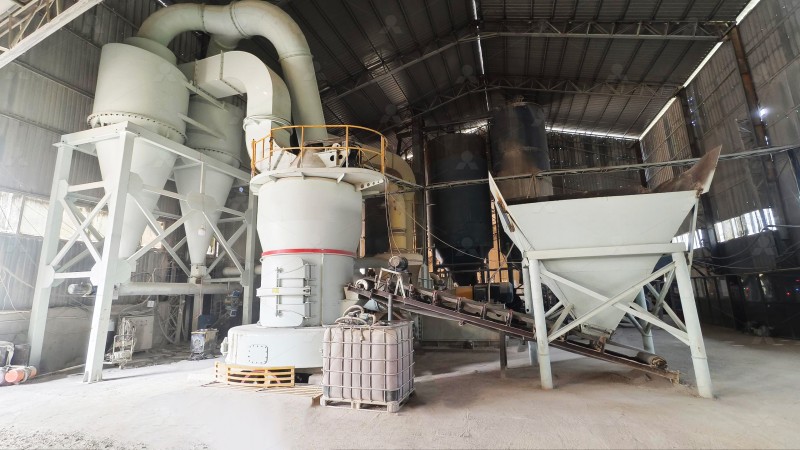

二、主机安装：从底座到磨辊装配

基础验收合格后，进入主机安装阶段。首先吊装主机底座，使用水平仪校准底座水平度，要求纵向和横向水平度均小于0.05mm/m。校准后，进行地脚螺栓的二次灌浆，待强度达到70%以上方可进行下一步。接下来是安装磨筒体、主轴和磨辊装置。

MTW系列采用的是锥齿轮整体传动，安装时需重点检查齿轮啮合间隙和接触斑点。对于稀油润滑系统的管道，必须使用酸洗磷化处理后的无缝钢管，焊接后要打压试验，确保无泄漏。磨辊总成在吊装前，应检查辊套与辊芯的配合是否紧密，并涂抹润滑脂。安装磨辊时，要保证三个磨辊的对称度和垂直度，否则会导致振动过大或研磨效率下降。

如果您选购的是LUM超细立磨（加工细度650-3250目），其安装工艺对精度要求更高，特别是多头选粉机转子的动平衡，必须现场进行复核。LUM系列采用了磨辊翻出检修设计，安装时需预留足够的检修空间。

三、辅助系统安装：风机、管道与电控

辅助系统的安装直接影响整套系统的风量、风压平衡。风机安装前要检查叶轮的动平衡，连接管道时，法兰接口应加装密封垫，减少漏风。管道安装应遵循“低进高出”的原则，布置要尽量平直，减少弯头数量，以降低系统阻力。旋风分离器和脉冲除尘器的安装要保证垂直度，否则影响分离效率和清灰效果。

电控系统是磨机的“大脑”。MTW系列推荐使用变频控制，安装时所有动力电缆和控制电缆必须分开布线，避免干扰。PLC控制系统在接线完成后，须进行模拟信号测试和联锁保护测试。特别强调，急停按钮和电机过载保护必须可靠动作，这是安全生产的红线。

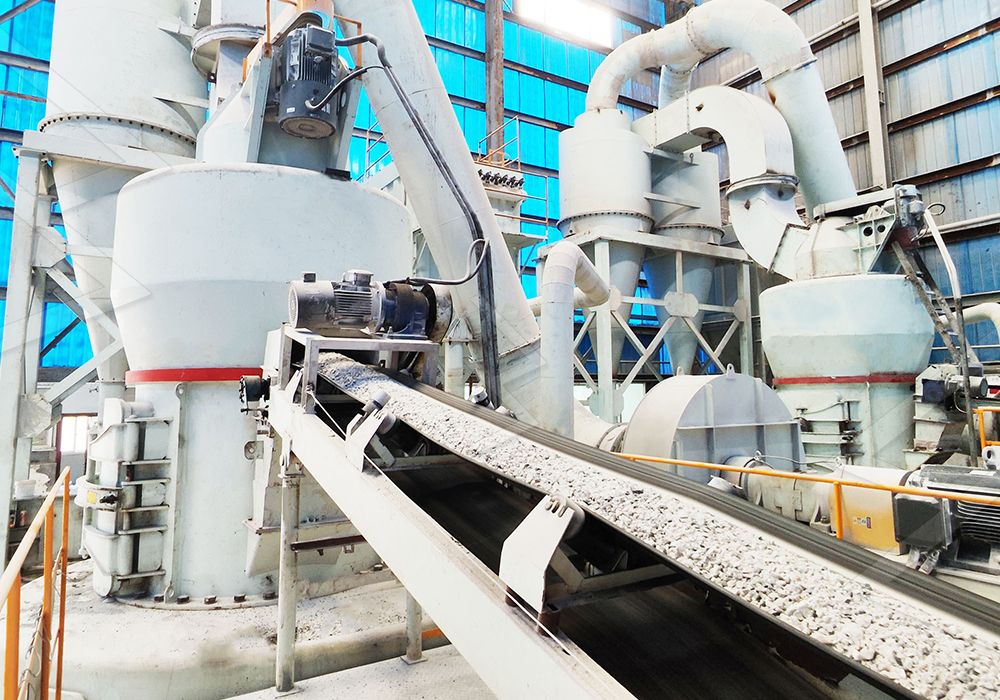

四、调试规范：从空载到带载的渐进流程

调试是安装的最终验证环节，必须按规范步骤进行，切勿操之过急。调试过程分为空载试车和带载试车两个阶段。

1. 空载试车：先单机启动，如风机、斗提机、给料机等，确认转向和运转平稳。然后联动主机，连续运行2-4小时。期间检查：主轴轴承温升应不超过40℃，最高温度不超过75℃；各润滑点供油正常；无异常振动和噪音。空载试车中如发现振动超标，应立即停机检查地脚螺栓和磨辊平衡。
2. 带载试车：先投入少量物料，逐步增加给料量。重点观察主机电流波动，稳定在额定电流的85%左右为宜。调节分级机转速，检测成品细度是否符合要求（MTW系列细度范围0.045-1.6mm）。带载试车至少连续运行8小时，并记录产量、电流、风压、温度等数据。

调试过程中常见的误区是：为了追求产量而盲目加大给料量，导致磨机“饱磨”堵塞。正确的做法是找到产量与研磨细度的最佳匹配点。

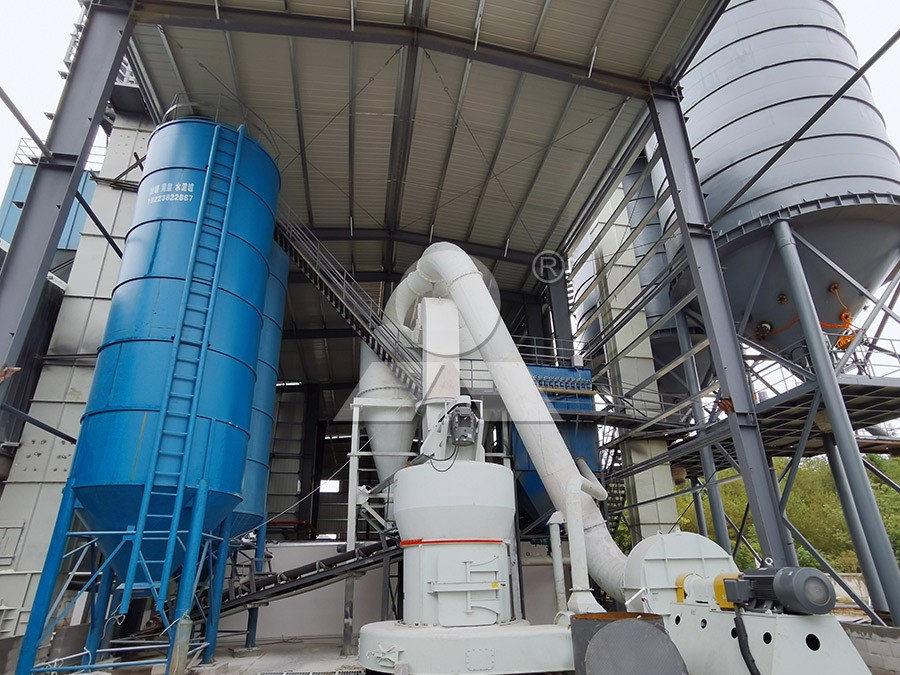

五、验收与维护要点

调试合格后，即可进入正式验收。验收标准包括：产量达到设计指标的95%以上，成品细度合格率超过98%，设备噪音符合国家环保标准。我公司产品如MW环辊微粉磨（细度325-3250目）在验收时还需重点关注其成品的D97粒径分布是否达标。

安装后的首次维护期是关键。建议运行100小时后，检查并重新拧紧所有地脚螺栓和法兰螺栓。250小时后，更换一次润滑油。MTW系列的稀油润滑系统换油周期约为4个月，能有效降低维护频次。

总之，MTW系列欧版磨粉机的安装是一项系统工程，需要从基础施工到调试规范全程严谨对待。合肥中科重工的LM立式辊磨机和MTW欧版磨粉机均提供现场安装指导服务，确保设备一次安装成功。

FAQ（常见问题）

1. 问：MTW磨粉机的基础混凝土需要养护多少天？答：普通标号C25混凝土建议养护28天，冬季施工应延长至35天以上，否则承重不足会导致设备倾斜。
2. 问：安装时发现地脚螺栓孔位置偏差2mm怎么办？答：如果偏差小于5mm，可以采用火焰矫正法调整螺栓。偏差过大则需要重新钻孔或扩大孔径，禁止强行敲入。
3. 问：空载试车时振动值为多少算正常？答：MTW系列空载时，水平振动值应小于4.5mm/s，垂直振动值小于3.0mm/s。若超标，优先检查磨辊和联轴器的对中情况。
4. 问：成品细度达不到要求，如何调节？答：首先调节变频选粉机转速，转速越高细度越细。其次检查风量是否合适，风量过大或过小都会影响分级效果。
5. 问：磨机运行中轴承温度过高怎么办？答：立即停机检查润滑油量是否不足、油质是否变质或冷却水是否堵塞。若油路正常，可能是轴承间隙过小，需重新调整。
6. 问：你们公司LM立式辊磨机安装时有什么特别注意？答：LM系列由于自身重、产量大，其基础必须设置加强钢筋网，且减速机底座与磨盘底座的平行度要求比MTW系列更高，必须用激光对中仪校准。
7. 问：设备安装后多久需要进行首次换油？答：建议运行250小时首次换油，之后按照设备说明书维护。如果是稀油润滑系统，如MTW系列，通常4个月左右换一次即可。
8. 问：安装现场没有专业吊车，如何吊装磨辊？答：严禁使用葫芦或非专业吊具直接吊装磨辊。建议使用我公司配套的专用吊具或租用足够吨位的汽车吊，确保安全。
