雷蒙磨粉机安装步骤图解：从基础施工到试车运行的完整操作指南

一、安装前的准备工作

雷蒙磨粉机作为传统粉磨设备的升级替代产品，其安装质量直接影响设备的使用寿命和生产效率。在开始安装之前，请务必确认以下准备工作已完成：

• 设备基础已按照图纸要求浇筑并达到养护强度（通常需要15天以上）
• 安装场地已清理干净，预留足够的操作和维护空间
• 所有安装工具（起重机、水平仪、扳手等）已准备到位
• 设备开箱检验完成，核对零部件数量无缺失

特别提醒：如果您需要更高产能和更精细的粉磨效果，我公司推荐您了解MTW欧版磨粉机（加工细度0.045-1.6mm，产量3-55T/H），该设备是传统雷蒙磨、摆式磨的更新换代产品，采用锥齿轮整体传动和稀油润滑系统，维护频次更低，运行更稳定。

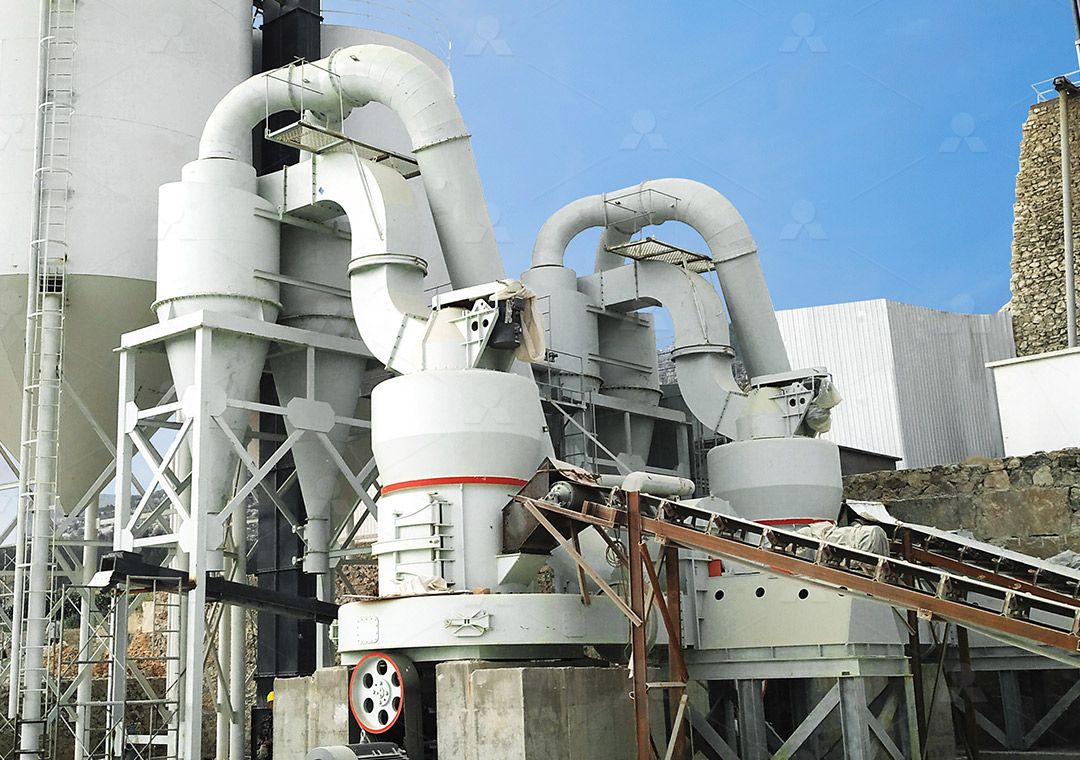

二、基础施工与地脚螺栓预埋

基础是雷蒙磨粉机稳定运行的根基。基础施工时要注意以下几点：

1. 地基处理：根据地质报告确定地基承载力，一般要求不低于200kPa。软弱地基需进行换填或桩基处理。
2. 混凝土浇筑：采用C25以上标号混凝土，浇筑时留出地脚螺栓孔，位置偏差控制在±5mm以内。
3. 养护时间：基础浇筑完成后至少养护7天，冬季施工需采取保温措施。

这里要特别说下，很多客户急于投产，混凝土还没干透就急着安装，这是大忌！基础强度不够会导致设备运行时出现振动、位移，严重时甚至会损坏磨辊和磨环。

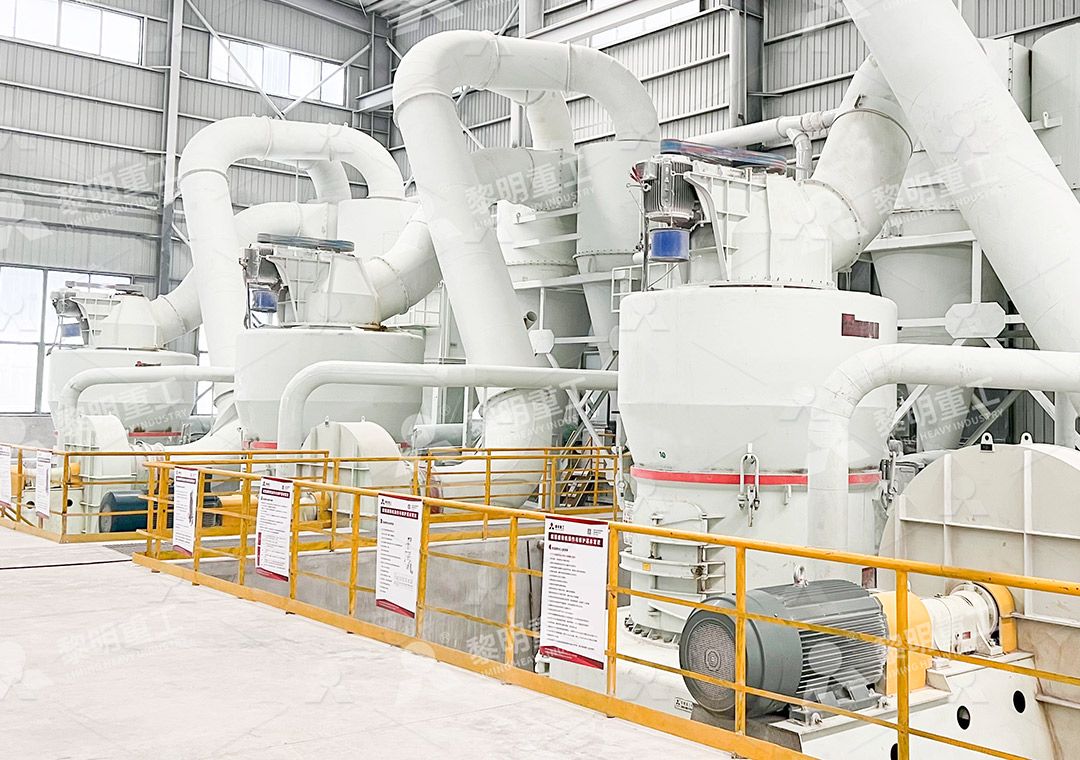

三、主机吊装与找平

主机是雷蒙磨的核心部件，吊装时需使用足够吨位的起重机（根据主机重量选择，通常为10-30吨）。安装步骤：

1. 将主机吊至基础正上方，缓慢放下，对准地脚螺栓孔
2. 使用垫铁调整主机水平度，横向和纵向水平误差不大于0.5mm/m
3. 拧紧地脚螺栓，采用扭矩扳手按对角线顺序分次拧紧
4. 进行二次灌浆，填充基础与主机底座之间的间隙

常见错误：有些安装人员为了省事，直接用了劣质垫铁或不加减振垫，这会导致运行中振动超标，甚至引起地脚螺栓断裂。

四、分析机与风机安装

分析机（选粉机）和风机的安装顺序不能乱：

1. 先安装分析机，确保其与主机上部的法兰连接面密封良好，螺栓均匀紧固
2. 再安装鼓风机，风机底座同样需要找平，与电机联轴器同轴度误差不大于1mm
3. 连接风管管道，所有接口处加装密封垫，防止漏风

这里有个技巧：分析机叶片的角度要根据您需要的成品细度进行预调整，粗调后再通过变频器微调，能节省不少调试时间。

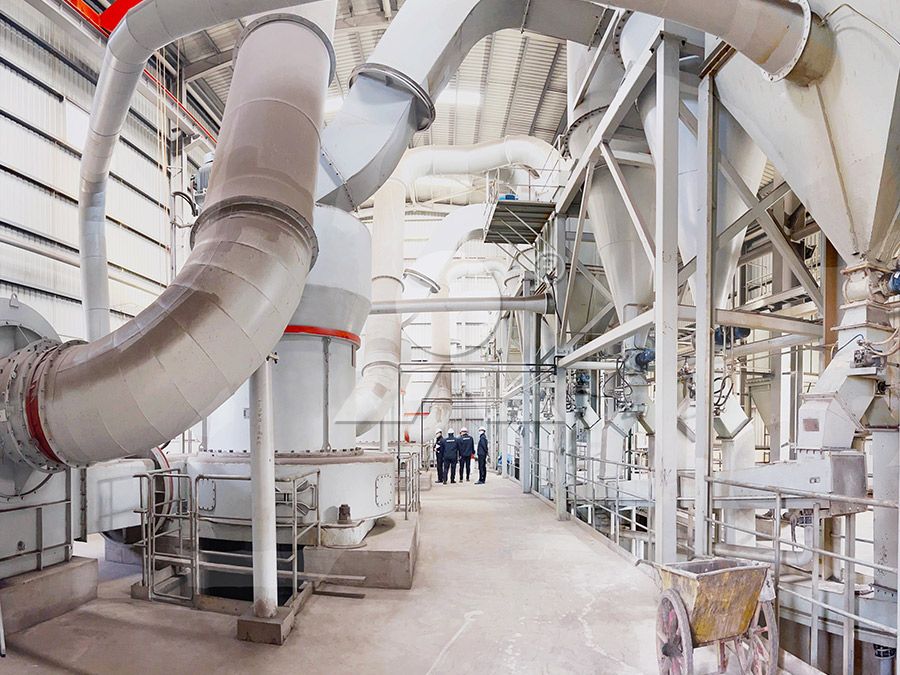

五、给料系统与电气系统安装

给料系统推荐使用电磁振动给料机，它的优点在于给料连续均匀、易于调节。安装时注意：

• 给料机出料口对准主机进料口，落差控制在30-50cm
• 畚斗提升机的链条张紧度要适中，过松容易掉链
• 电控柜安装在干燥通风处，远离水源和高温区域

如果您的项目对成品细度要求更高（如325-3250目），可以考虑我公司的MW环辊微粉磨，它采用脉冲式除尘器和消音装置，环保效果更好，成品细度可达D97≤5μm。

六、管路连接与密封检查

管路连接看似简单，但最容易出问题。重点检查：

• 旋风分离器与主管道的连接是否密封
• 回风管与风机的接口是否对齐
• 所有法兰连接处是否加装了密封垫
• 管道支架是否牢固，避免长期运行后下垂

漏风是磨粉机产量上不去的第一大原因！系统负压不足，物料分级效果变差，成品细度也会波动。用肥皂水检查所有接口，冒泡的地方就是漏气点。

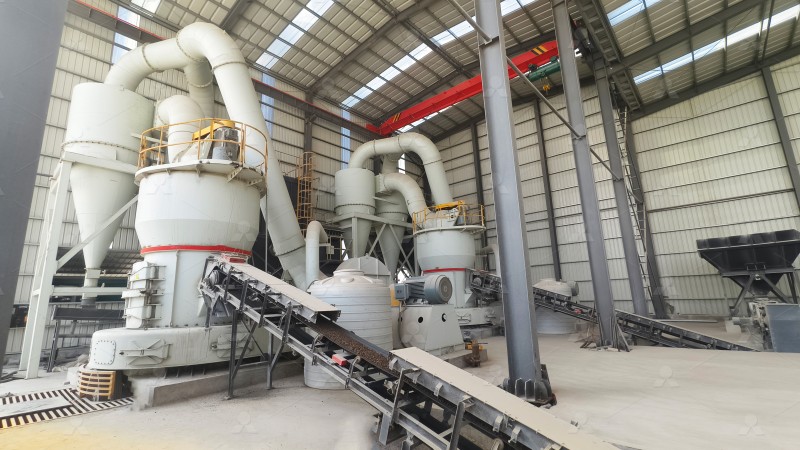

七、试车运行与调试

试车前必须完成的检查清单：

1. 空载试车：主机空转2-4小时，检查轴承温度（温升不超过40℃）、振动值（不大于0.1mm）
2. 负载试车：先少量给料（设计产量的30%），逐步增加到满负荷，每次增加10%，间隔30分钟
3. 成品检测：取样检测细度，根据结果调整分析机转速和风机风量
4. 72小时考核：连续运行72小时，记录产量、电耗、细度等数据

这里有个血泪教训：有个客户试车时没注意铲刀和磨辊的间隙，结果运行不到48小时就把磨环磨出了深沟，损失了好几万。铲刀与磨环的间隙应保持在15-20mm，磨辊与磨环的间隙应控制在8-12mm。

八、常见问题与对策

根据我公司多年的售后经验，雷蒙磨安装后最常见的问题有三个：

• 产量不足：检查风机风量、分析机转速、给料量是否匹配，还有管道是否漏风
• 成品过粗：调高分析机转速或更换细度更高的分析机叶片
• 主机振动大：检查磨辊装置是否卡死、地脚螺栓是否松动、给料是否均匀

最后说一句，安装完别急着就投产，一定要让设备空转磨合一段时间，就像新车需要磨合期一样，这对延长设备寿命至关重要。

FAQ（常见问题解答）

Q1: 雷蒙磨粉机基础需要多大的面积？
A: 根据型号不同，一般需要30-50平方米的占地面积，同时预留操作通道和维护空间。

Q2: 安装雷蒙磨需要什么资质？
A: 建议由具有机电设备安装资质的专业团队进行安装，关键工序（如主机找正）需有经验的工程师在场指导。

Q3: 试车时发现磨辊温度过高怎么办？
A: 立即停机检查，可能原因是润滑不良或磨辊轴承间隙过大。先检查润滑油量是否充足，再检查轴承间隙。

Q4: 雷蒙磨和MTW欧版磨的区别是什么？
A: MTW欧版磨是对传统雷蒙磨的全面升级，采用锥齿轮整体传动代替皮带传动，传动效率更高；稀油润滑代替干油润滑，维护周期延长4倍以上；产量在同功率下提升20%以上。

Q5: 成品细度达不到要求是什么原因？
A: 主要检查分析机转速、风机风量、喂料量三者是否匹配。一般规律是：分析机转速越高，细度越高；风量越大，细度越低；喂料越多，细度越低。

Q6: 安装后多久需要做第一次保养？
A: 新设备运行200小时后需进行首次保养，主要检查磨辊、磨环磨损情况，更换齿轮箱润滑油，紧固所有螺栓。

Q7: 雷蒙磨可以粉磨煤粉吗？
A: 可以，但建议使用我公司的立式磨煤机（加工细度20-400目，产量4-100T/H），该设备配有液压装置和限位装置，具备烘干与制粉二合一功能，更安全高效。
