4R雷蒙磨粉机工作原理示意图详解：结构组成与工作流程分析
4R雷蒙磨粉机工作原理深度解析
作为矿山粉磨领域的经典设备，4R雷蒙磨粉机凭借其稳定的性能和广泛的适应性，至今仍在许多中小型粉体加工厂中发挥着重要作用。今天咱们就结合结构示意图，好好聊聊这台设备的工作原理和特点。
核心结构组成

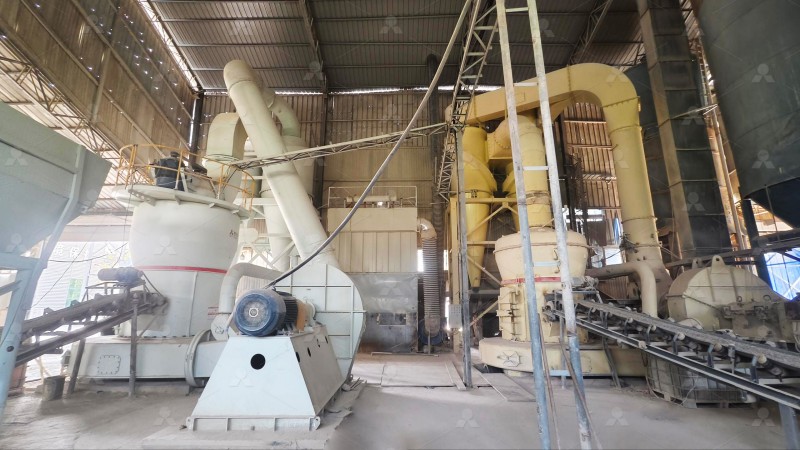

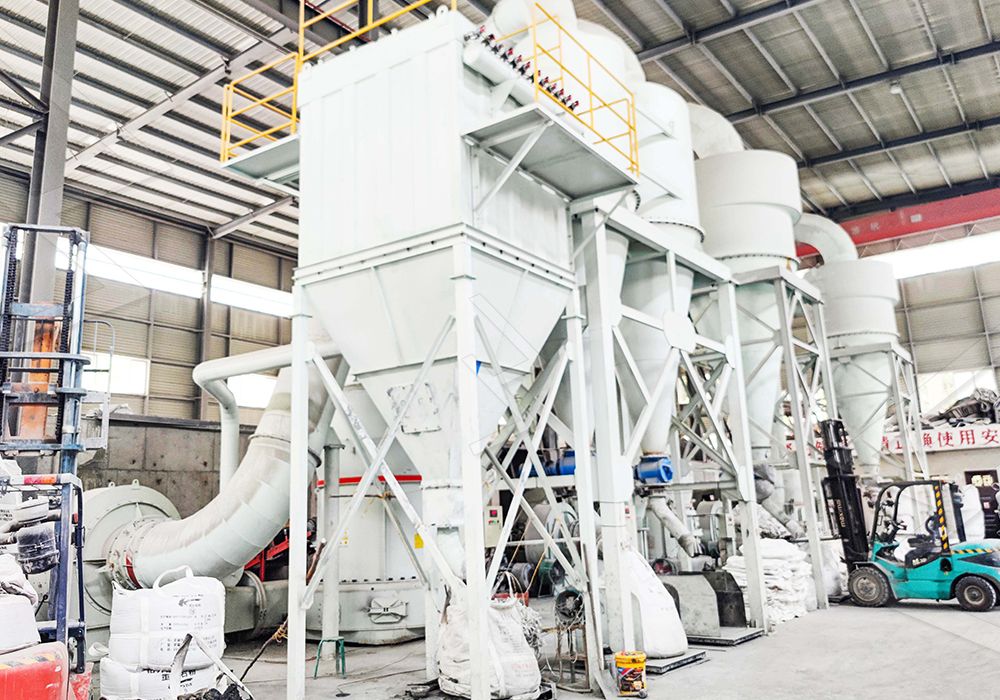

标准的4R雷蒙磨主要由主机、分析机、鼓风机、旋风分离器、管道装置和电控系统等部分组成。主机内部的核心部件包括：
- 磨辊装置：4个磨辊呈对称分布，通过横担轴悬挂在梅花架上
- 磨环：固定于主机底座，与磨辊形成研磨区域
- 铲刀系统：负责将物料铲起送入磨辊与磨环之间
- 分析机：通过调速电机控制叶片转速，实现成品细度分级
工作流程逐步分析
物料经颚式破碎机初步破碎后，由提升机送入储料斗，再通过电磁给料机均匀连续地送入主机研磨室。这个过程中有几个关键环节：
首先，物料被铲刀铲起并抛向磨辊与磨环之间。由于离心力作用，磨辊向外摆动紧压磨环，物料在碾压作用下被粉碎。这个设计巧妙利用了物料自身的重力和离心力，实现了连续不断的研磨作业。
粉碎后的物料在风机气流作用下被吹向分析机。不符合细度要求的颗粒被分析机叶片挡回重磨，合格细粉则随气流进入旋风分离器。这里的气流循环系统是个亮点——大部分气流在系统内循环使用，既节能又减少了粉尘外溢。
技术升级与发展趋势

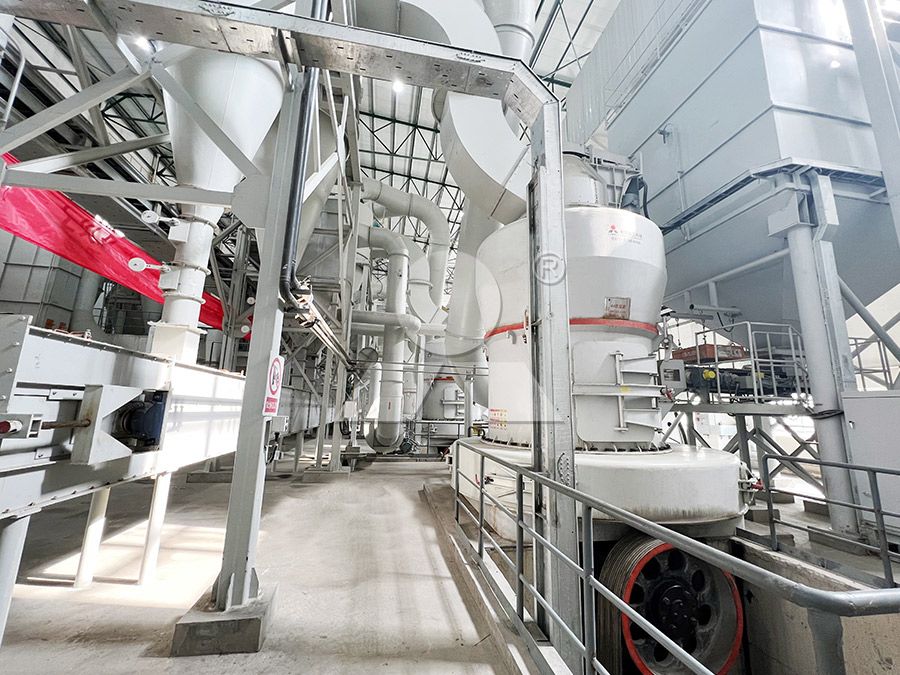

传统雷蒙磨虽然皮实耐用，但在效率和环保方面确实存在局限性。我们公司基于几十年技术积累，推出的MTW欧版磨粉机就是很好的升级方案。这款设备采用锥齿轮整体传动和内部稀油润滑系统，不仅产量比同功率雷蒙磨提升20%以上，换油周期还能延长到4个月左右，大大降低了维护成本。
对于要求更高的超细粉加工，LUM超细立磨是更好的选择。它采用料层粉磨原理，能一次粉磨至650目，通过二次选粉甚至能达到3250目，而且配备了智能控制系统，实现了全自动化运行。特别适合碳酸钙、滑石等非金属矿的超细加工。
应用场景与选型建议
4R雷蒙磨最适合加工莫氏硬度7级以下、湿度不超过6%的非易燃易爆物料，比如石灰石、方解石、重晶石等。如果您的项目对产量要求不高，预算有限，传统雷蒙磨仍然是不错的选择。但如果追求更高的效率和更细的成品，建议考虑我们刚才提到的升级产品。
实际使用中要注意，磨辊磨环的磨损会直接影响研磨效率，建议定期检查更换。同时保持适当的进料粒度（一般控制在15-20mm）和均匀给料，是保证设备稳定运行的关键。
FAQ常见问题解答
问：4R雷蒙磨的“4R”具体指什么？
答：指的是磨机内装有4个磨辊，这是区分雷蒙磨型号的重要参数，直接影响研磨面积和产量。
问：设备产量突然下降可能是什么原因？
答：通常有几种可能：1) 磨辊磨环磨损严重 2) 分析机转速不当 3) 风机风量不足 4) 管道堵塞。建议按这个顺序逐一排查。
问：与传统雷蒙磨相比，新型欧版磨有什么优势？
答：主要优势体现在：采用稀油润滑替代黄油润滑，维护周期更长；弧形风道设计减少阻力；整体传动效率更高；环保性能更好，基本实现无尘作业。
问：设备运行中振动过大怎么办？
答：首先检查地基是否牢固，然后检查磨辊装置是否平衡，再检查轴承是否损坏。如果是突然出现的剧烈振动，应立即停机检查，很可能是内部部件松动或损坏。
