雷蒙磨粉机结构图详解：内部构造与工作原理一目了然
雷蒙磨粉机结构图详解：内部构造与工作原理一目了然
作为一名在粉磨行业摸爬滚打多年的工程师，我经常被客户问到雷蒙磨粉机到底是怎么工作的。今天我就结合我们公司的产品资料，给大家好好讲讲这种经典设备的内部构造和工作原理，保证让大家看完后心里明明白白的。
一、雷蒙磨粉机的基本结构组成

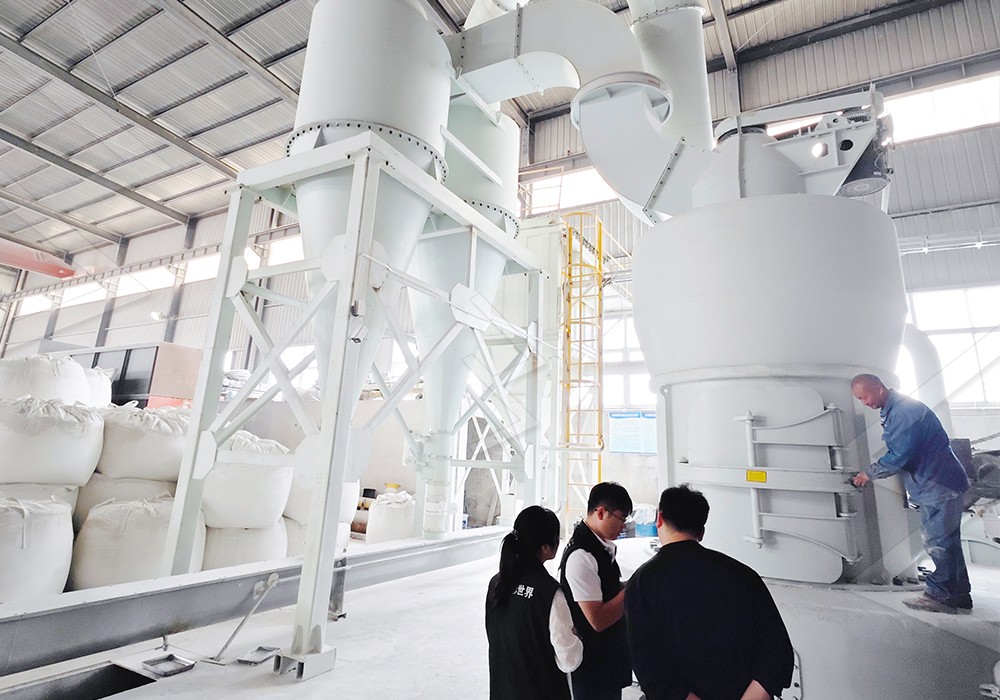

咱们先来看看雷蒙磨粉机都包含哪些主要部件。完整的雷蒙磨系统可不只是一台主机那么简单，它包括了主机、分析机、管道装置、鼓风机、成品旋风分离器、颚式破碎机、畚斗提升机、电磁振动给料机、电控系统等一整套设备。
主机是核心部分，主要包括机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机。磨辊和磨环是直接参与粉碎的关键部件，它们的材质和设计直接影响到设备的使用寿命和粉磨效率。我们公司的雷蒙磨在这些易损件上都采用了特殊合金材料，比普通材质的耐磨性提高了30%以上。
二、工作原理逐步解析

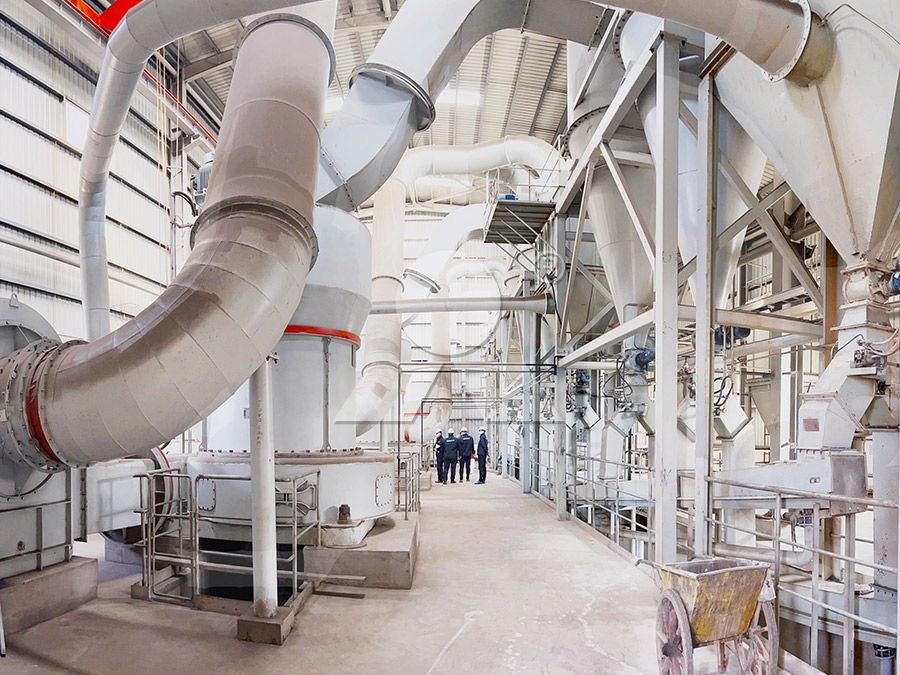

接下来咱们聊聊雷蒙磨是怎么工作的，这个过程其实很有意思。物料从进料斗进入磨机后，首先被铲刀铲起并送到磨辊与磨环之间。这时候，悬挂在主机梅花架上的磨辊装置开始发挥作用了——它们既绕着垂直轴线公转，又本身自转，就像行星绕着太阳转一样。
由于旋转时产生的离心力，磨辊会向外摆动，紧紧压在磨环上。物料就是在磨辊和磨环的挤压、碾压作用下被粉碎的。这个设计真的很巧妙，既保证了粉磨效率，又避免了金属间的直接碰撞，延长了设备使用寿命。
粉碎后的物料会被风机产生的气流带走，进入分析机进行分级。细度合格的物料随风进入旋风收集器，沉降下来成为成品；不合格的粗颗粒则回落重新粉磨。整个系统形成闭路循环，确保了成品细度的均匀稳定。
三、技术升级与产品推荐
传统的雷蒙磨虽然结构简单、操作方便，但也存在能耗高、产量有限等问题。我们公司针对这些问题进行了全面技术升级，推出了LM立式辊磨机和MTW欧版磨粉机两款升级产品。

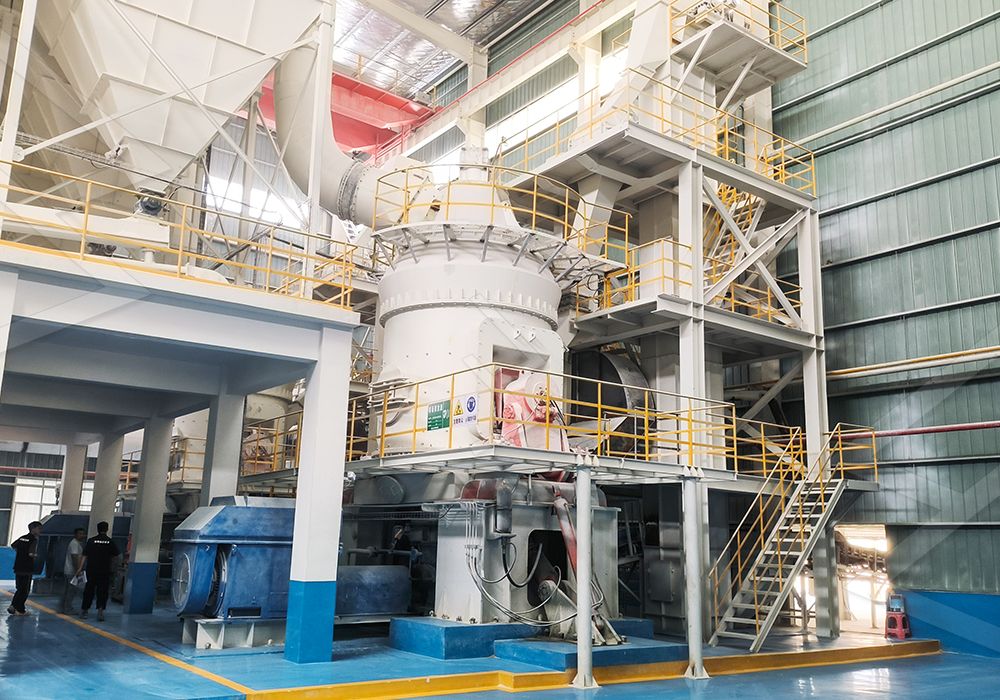

特别是LM立式辊磨机，它集烘干、粉磨、选粉、输送于一体，加工细度范围在0.84-0.037mm，产量达到10-400T/H，比传统雷蒙磨有了质的飞跃。它采用了新型碾磨装置和自动化电控系统，在非金属矿、煤粉、矿渣微粉三大领域表现尤为出色。
这款设备有几个突出的优势：首先是投资成本低，因为它布局紧凑，占地面积少，甚至可以露天布置；其次是操作维修方便，通过检修油缸就能翻转动臂，更换辊套、衬板，大大减少了停机损失；还有就是运行成本低，能耗比传统设备降低了15-20%。
四、实际应用中的注意事项
在实际使用中，我发现很多客户不太注意物料的含水量和硬度。其实这些因素对磨粉机的性能和寿命影响很大。物料含水量最好控制在6%以下，硬度过高也会加速磨辊和磨环的磨损。

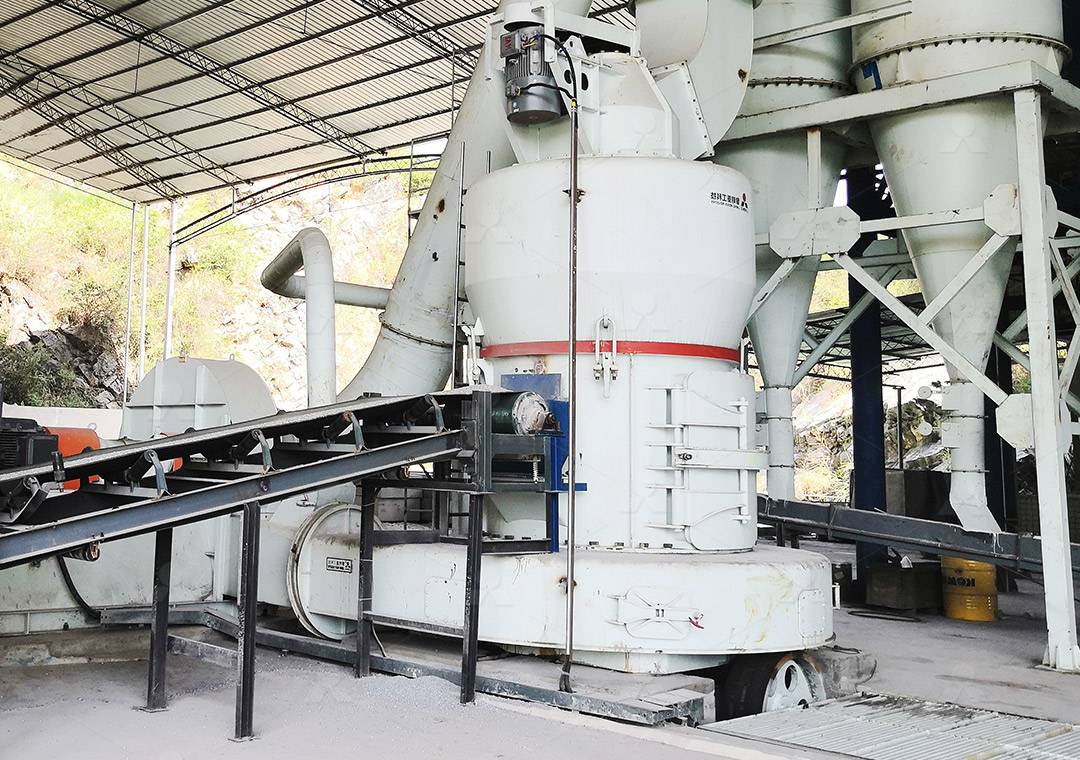

另外，定期维护保养也很重要。虽然我们公司的设备都设计了便于维护的结构，比如磨辊可以翻出检修，但日常的检查保养还是不能马虎。特别是润滑系统，一定要按照说明书要求定期更换润滑油。
电气系统的维护也很关键。现代磨粉机都采用了PLC自动控制系统，操作虽然简单了，但一旦出现故障，维修起来比传统设备要复杂。所以建议用户要培训专职的操作维护人员。
五、结语
通过对雷蒙磨粉机结构和工作原理的深入了解，相信大家对这种设备有了更全面的认识。选择适合的磨粉设备，不仅要考虑当前的生产需求，还要着眼未来的发展。我们公司的LM立式辊磨机和MTW欧版磨粉机都是在传统雷蒙磨基础上的创新产品，能够满足不同规模、不同细度要求的生产线需求。
FAQ
Q1：雷蒙磨粉机最适合加工什么类型的物料？
A：雷蒙磨粉机适宜加工莫氏硬度7级以下，湿度6%以下的各种非易燃易爆物料，如石灰石、方解石、重晶石、石膏、滑石等非金属矿物。
Q2：设备运行过程中噪音大吗？环保方面达标吗？
A：我们公司的磨粉设备都采用了降噪设计和全密封结构，震动小，噪音低，系统在负压下工作，无粉尘外溢，完全满足国家环保要求。
Q3：如果物料湿度过高怎么办？
A：可以选择带烘干功能的立式磨粉机，如LM立式辊磨机，它集烘干与粉磨于一体，可边磨边烘干，烘干热风温度可调节。
Q4：成品细度如何调节？
A：通过调节分析机的转速或选粉机的频率来控制成品细度，操作简单方便，细度调节范围广。
Q5：磨辊和磨环多久需要更换一次？
A：这取决于物料硬度和工作时间，一般可使用1-2年。我们公司采用特殊耐磨材料制造的磨辊和磨环，使用寿命比普通材质延长30%以上。
Q6：设备安装需要多大的场地？
A：立式结构设计，占地面积小，具体取决于型号和产量要求。我们工程师可根据客户现场条件提供个性化的布局方案。
