雷蒙磨粉机构造详解与生产工艺流程
雷蒙磨粉机构造详解与生产工艺流程
在非金属矿、煤粉、矿渣微粉等领域的规模化粉体加工中，雷蒙磨粉机及其升级技术扮演着核心角色。这类设备早已不是简单的“磨盘+磨辊”组合，而是集成了破碎、干燥、粉磨、分级、输送等多道工序的精密系统。今天，我们就来深入拆解一下现代立式辊磨机的内部构造，并捋一捋典型的生产工艺流程。
一、核心构造：从“心脏”到“神经系统”
一台典型的现代立式磨粉机，其核心构造可以概括为以下几个部分：
- 碾磨核心（磨盘与磨辊）：这是粉磨发生的“主战场”。主电机通过减速机带动磨盘旋转，物料被送至磨盘中央。在离心力作用下，物料向外移动，进入由磨盘和磨辊构成的碾磨区域。磨辊在液压或弹簧加压装置作用下，对料床进行碾压粉碎。我们公司的LM立式辊磨机就采用了新型碾磨装置，磨辊在磨盘上直接碾压物料，能耗低，且工作中磨辊不与磨盘直接接触，大幅延长了耐磨件的寿命。
- 分级“大脑”（选粉机）：位于磨机上方的选粉机，负责对随气流上升的粉体进行分选。粗粉被叶片或转子打回磨盘重新粉磨，合格细粉则继续上行。其精度直接决定成品细度。像MTW欧版磨粉机就配备了新型吊挂式笼式选粉机，通过变频控制可精确调节成品细度在0.045-1.6mm之间，是传统雷蒙磨的理想换代产品。
- 动力与传动系统：包括主电机、减速机等，为磨盘提供平稳、强大的旋转动力。先进设备多采用整体传动齿轮箱，运行更可靠。
- 烘干与风路系统：热风从磨机底部风环进入，在粉磨的同时对潮湿物料进行烘干。风路设计直接影响烘干效率和能耗。LM立磨的热风与物料多次充分接触，烘干能力强劲。
- 液压与润滑系统：为磨辊提供稳定的碾压力，并确保各轴承、齿轮得到充分润滑。现代磨机多采用集中控制的稀油润滑系统，像MTW欧版磨的稀油润滑换油周期可达数月，维护便捷。
- 电控“神经系统”：基于PLC或DCS的自动化控制系统，实现远程启停、参数调节、故障报警和连锁保护，是设备稳定高效运行的保障。
二、典型生产工艺流程：从块料到成品粉

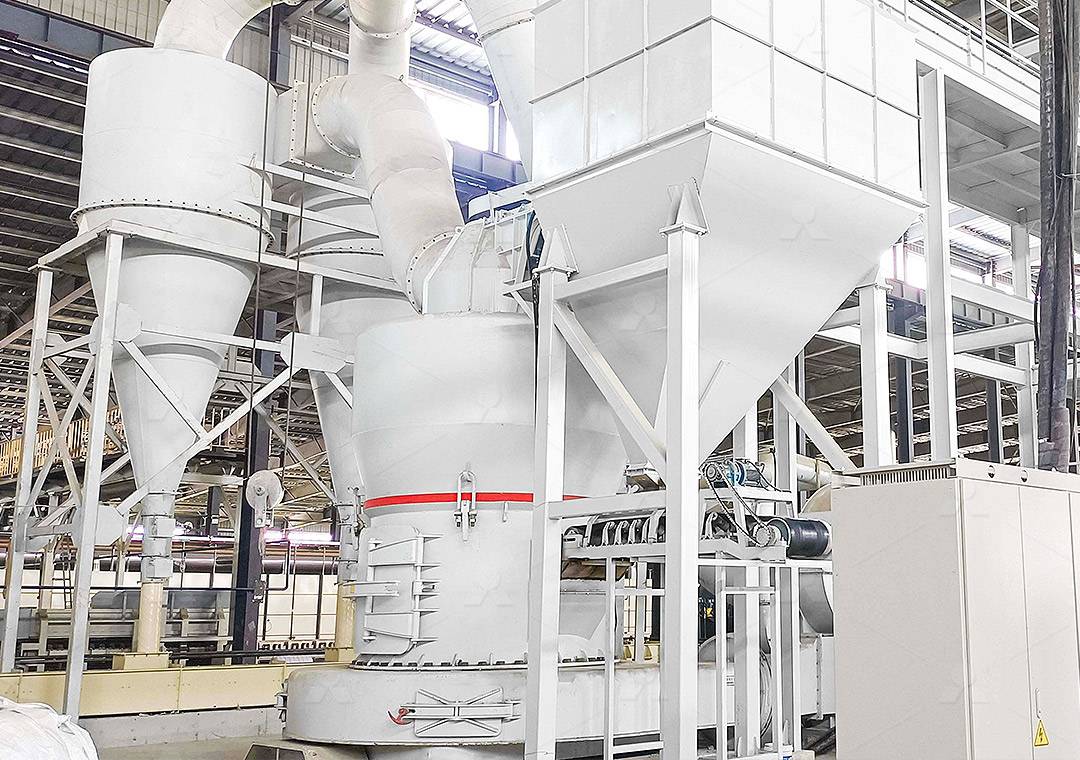

以常见的矿渣或石灰石制粉为例，一个完整的闭路循环生产工艺流程大致如下：
- 原料预处理与给料：大块原料先经颚式破碎机进行粗碎，然后通过斗式提升机送入原料仓。电磁振动给料机或皮带秤根据设定量，将物料均匀、连续地喂入磨机进料口。
- 烘干与粉磨：物料落入旋转的磨盘中央。同时，来自热风炉（或工业废气）的热风从风环高速喷入。物料在离心力作用下散向磨盘边缘，经过磨辊时被碾压粉碎，并与热风进行强烈热交换，水分被迅速蒸发。这个过程实现了“边烘干边粉磨”，效率极高。

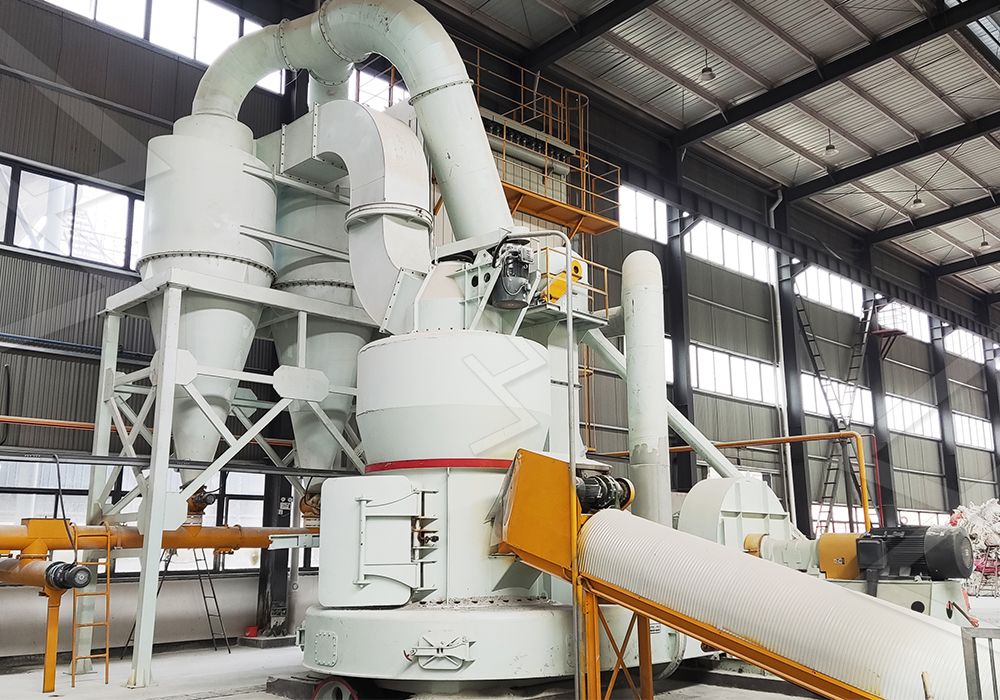

- 分级与收集：被粉碎的细粉被气流带向上方的选粉机。经精确分选后，不合格的粗粉落回磨盘再粉磨。合格细粉随气流进入旋风收集器或袋式除尘器，与空气分离，作为成品落入下方的成品仓。
- 尾气处理与成品储存：经过收集器净化后的尾气，由系统后排风机抽出，排入大气（需满足环保要求）。成品粉则通过气力输送或螺旋输送设备送入成品仓储存或包装。
整个系统在负压状态下运行，有效防止了粉尘外溢。对于有超细粉（如3250目）需求的客户，可以考虑我们另一款拳头产品——LUM超细立磨。它继承了立磨集约化优势，并配备了多头选粉机，能一次性粉磨至650目，通过二次分级可达3250目，突破了超细粉加工的产能瓶颈，且自动化程度高，成品白度和净度表现优异。
三、选型与应用要点
选择磨粉设备时，不能只看产量和细度范围，必须综合考虑物料特性（硬度、湿度、磨蚀性）、产品要求（粒度分布、纯度）、投资预算和运营成本。例如，对于大规模（10-400T/H）的非金属矿或矿渣制粉，集烘干、粉磨、选粉、输送于一体的LM立式辊磨机无疑是高效节能的优选，其投资费用低、运行成本省、环保清洁的优势在大型项目中尤为明显。而对于中小规模、需要灵活调节细度的项目，MTW欧版磨则更具性价比。
总之，现代雷蒙磨粉技术已发展得相当成熟和精细化。理解其构造原理和工艺流程，有助于用户更好地操作、维护设备，并做出最经济合理的选型决策，从而在激烈的市场竞争中，通过提升粉体加工效率和品质赢得先机。
常见问题解答（FAQ）
1. 你们的立式磨和传统雷蒙磨（摆式磨）主要区别在哪里？
传统雷蒙磨主要通过磨辊离心摆动碾压磨环粉磨，结构相对简单，但产量和能耗通常不如新型立磨。我们的LM立磨、MTW欧版磨等采用磨盘旋转、磨辊定点（或摆动）碾压料床的原理，粉磨效率更高；且集成了烘干、选粉功能，系统更紧凑，能耗更低，自动化程度和环保性能也大幅提升。MTW欧版磨就是专为替代传统雷蒙磨而设计的升级产品。
2. 设备对物料的湿度和硬度有什么要求？
我们的磨机普遍具备烘干能力，可处理一定湿度的物料（例如LM立磨烘干能力强），但具体湿度上限需根据热风温度和能力计算。对于硬度，通常适用于莫氏硬度7级以下的非易燃易爆物料（如石灰石、方解石、矿渣等）。对于更硬或特殊物料，需要评估耐磨件选型和工艺方案。
3. 成品细度如何调节和保证？
主要通过调节选粉机的转速（变频控制）来实现。转速越快，分选出的细粉粒度越细。现代磨粉机如MTW欧版磨、LUM超细立磨的选粉机精度很高，配合稳定的喂料和风量，可以保证成品细度的稳定性和可调性。
4. 设备的耐磨件寿命多久？更换是否方便？
耐磨件（磨辊套、磨盘衬板）寿命因物料磨蚀性而异，从几个月到数年不等。我们的设备在设计上考虑了维护便捷性，例如LM立磨可通过检修油缸翻转动臂更换辊套和衬板，大大减少了停机时间。
5. 环保方面能达到什么标准？
我们的设备系统整体在负压下运行，配备高效脉冲袋式除尘器，出口粉尘浓度可严格控制在国家排放标准（如30mg/Nm³）以下，噪音也经过优化处理，完全满足现代工厂的环保要求。
