雷蒙磨粉机安装图纸详解：从基础施工到设备调试全流程

雷蒙磨粉机安装图纸详解：从基础施工到设备调试全流程

今天咱们来聊聊雷蒙磨粉机的安装那些事儿。作为厂里的老技术员，我参与过不下二十台磨机的安装，这里头门道可不少。安装质量直接关系到设备寿命和粉磨效率，咱得认真对待。

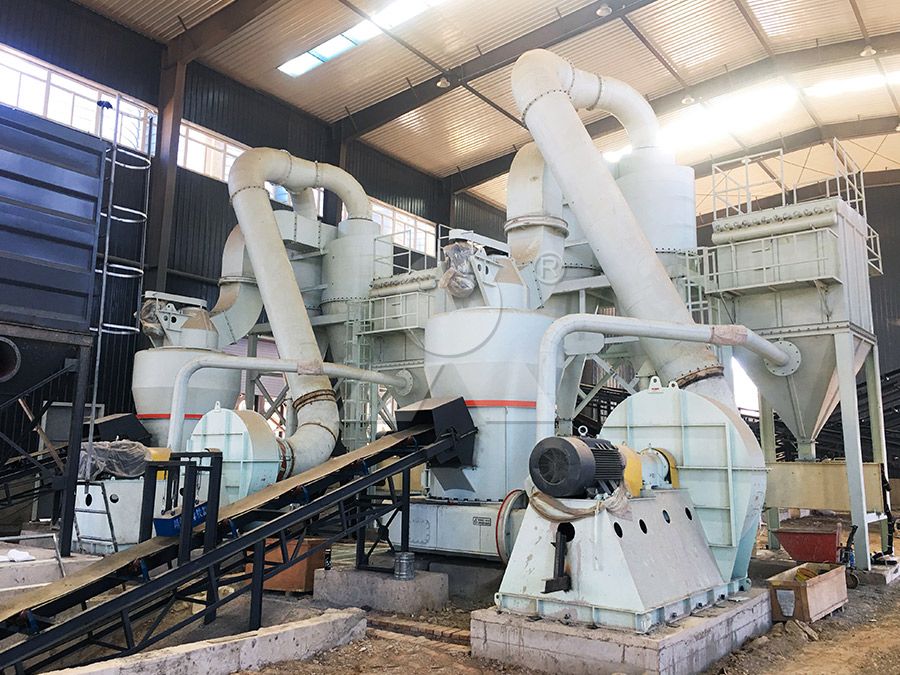

首先说说基础施工。地基是设备的脚根子，必须牢固。根据安装图纸要求，混凝土基础厚度通常不小于1.5米，强度等级至少C30。地脚螺栓预留孔的位置要特别仔细核对，偏差不能超过±2mm。记得去年有个客户急着投产，基础养护时间不够，结果设备运行三个月就出现轻微沉降，不得不停机重新处理，损失可不小。

设备吊装是第二个关键环节。主机重量从几吨到几十吨不等，必须使用合适的起重设备。吊装时要均匀受力，避免碰撞。我们公司的LM立式辊磨机在这方面就有优势，采用模块化设计，现场组装相对简便。这款设备集烘干、粉磨、选粉、输送于一体，加工细度0.84-0.037mm，产量10-400T/H，特别适合非金属矿、煤粉和矿渣微粉加工。

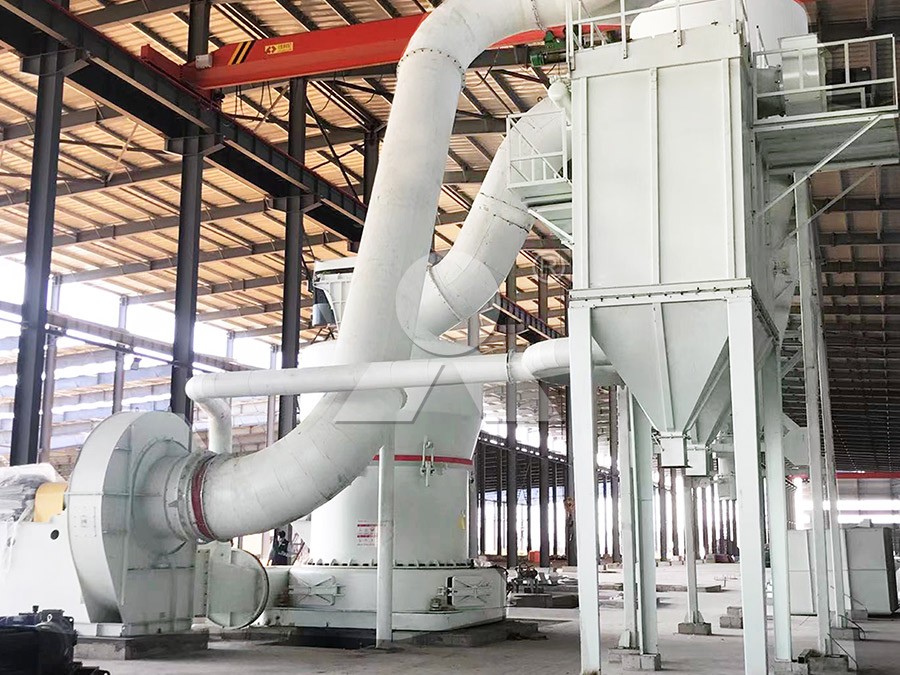

安装精度调整是技术活。主机底座水平度误差要控制在0.1mm/m以内，主轴垂直度偏差不超过0.05mm/m。传动部分的齿轮啮合间隙要按图纸要求调整，太紧了容易发热，太松了会有异响。这些数据在安装图纸上都有明确标注，但实际调整还得靠经验。

管路和电气安装要同步进行。风管连接必须密封良好，漏风会严重影响系统负压和产量。电气接线要规范，特别是自动化电控系统的传感器线路，屏蔽要做好，防止干扰。我们另一款MTW欧版磨粉机在电气设计上就很人性化，线路标识清晰，大大减少了接线错误的风险。

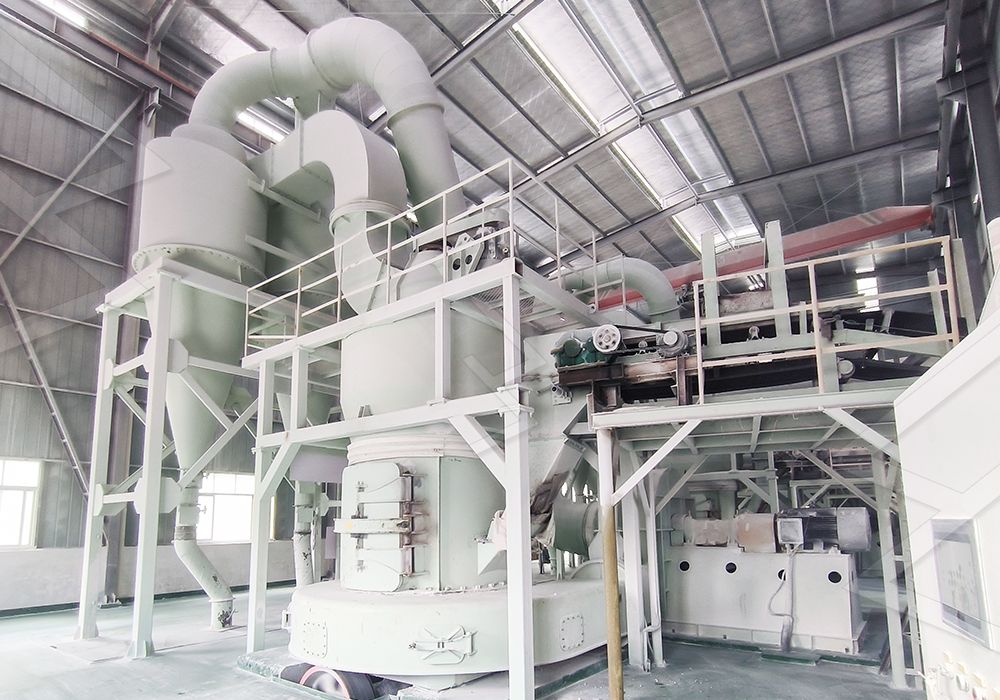

调试阶段要循序渐进。先单机空载运行4-6小时，检查轴承温升、振动值是否正常。然后逐步加料，从额定产量的30%慢慢增加到100%。这个过程中要密切观察主机电流、风压、出粉细度等参数。记得调试时要准备好必要的检测工具：激光水平仪、振动测试仪、红外测温枪等。

最后说说常见问题处理。新设备磨合期内产量略低是正常的，但如果持续不稳定，就要检查选粉机转速和风机风量匹配是否合理。我们公司的设备都配有详细的故障排查手册，照着做基本能解决90%的问题。

FAQ

问：基础混凝土养护需要多长时间？
答：正常情况下需要7-10天，冬季要适当延长。强度达到75%以上才能开始设备安装。

问：主机振动值超标怎么办？
答：先检查地基螺栓是否紧固，然后检查磨辊与磨环间隙是否均匀。我们的LM立式磨采用新型碾磨装置，振动相对较小。

问：产量达不到设计值可能是什么原因？
答：可能是给料不均匀、系统漏风或选粉机效率下降。建议从这三个方面逐一排查。
