雷蒙磨粉机内部结构图详解：核心部件与工作原理一目了然

雷蒙磨粉机内部结构图详解：核心部件与工作原理一目了然

作为一名在粉体行业摸爬滚打十多年的老工程师，我经常被客户问到：雷蒙磨粉机到底是怎么把石头变成细粉的？今天我就结合咱们公司的产品资料，用最通俗的语言给大家拆解一下这台设备的内部结构和工作原理。

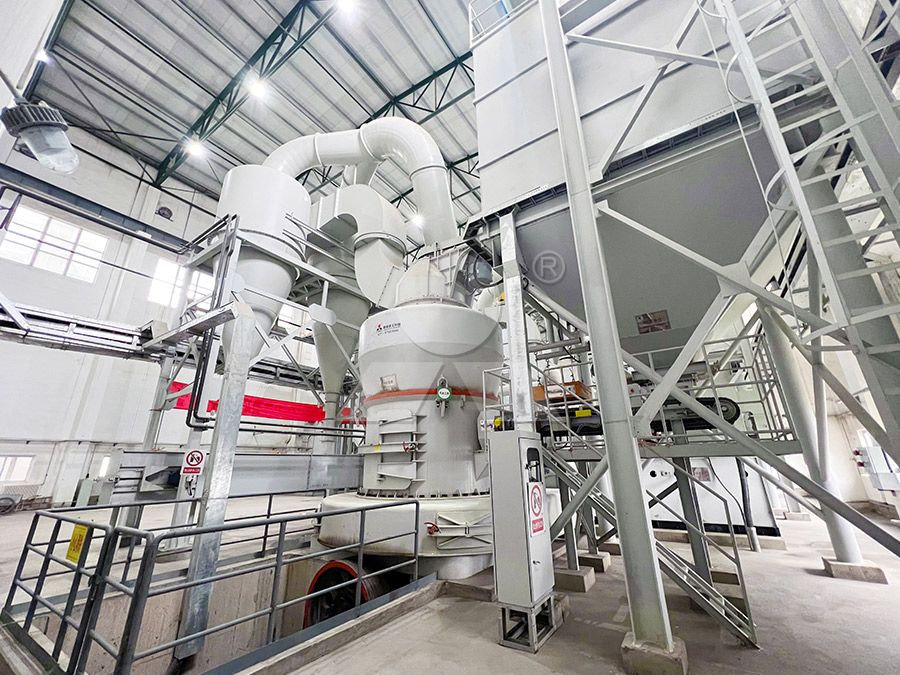

核心部件解剖

传统的雷蒙磨粉机主要由六大核心部件组成：主机架、传动装置、磨辊总成、磨环、分析机和风机系统。其中磨辊和磨环这对”黄金搭档”直接决定了粉磨效率和成品质量。磨辊通过梅花架悬挂在主机上，工作时在离心力作用下紧压磨环滚动，就像石磨一样把物料碾碎。

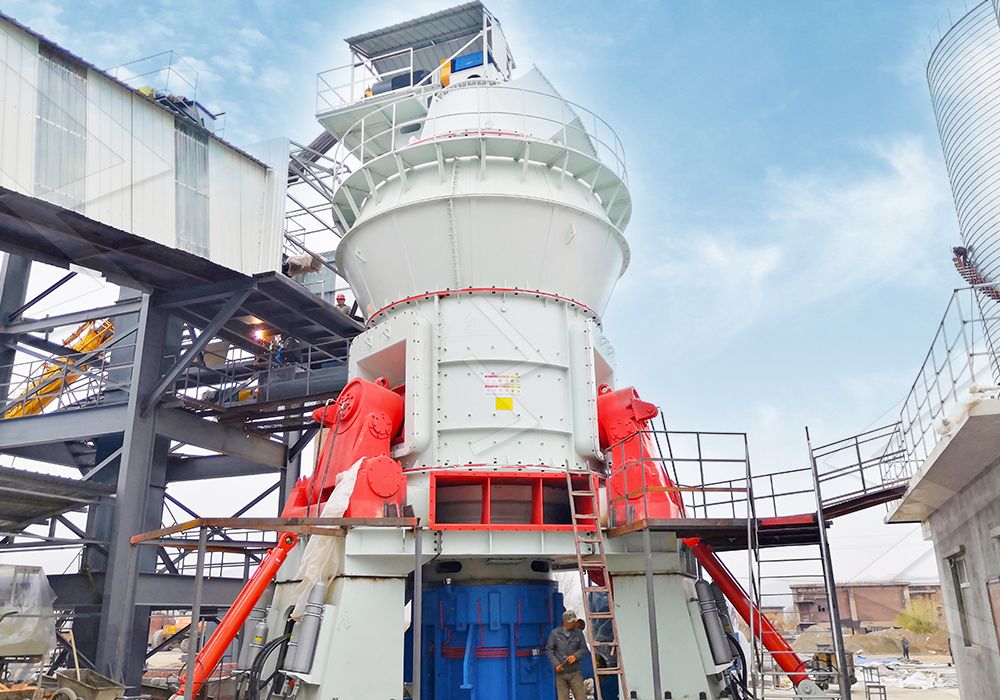

不过说实话，传统雷蒙磨现在已经升级换代了。像我们公司主打的LM立式辊磨机就采用了更先进的立式结构，集烘干、粉磨、选粉、输送于一体，加工细度能达到0.84-0.037mm，产量最高可达400吨/小时，特别适合非金属矿、煤粉、矿渣微粉这些领域。

工作原理步步解析

物料从进料口进入后，首先落到磨盘中央。主电机通过减速机带动磨盘旋转，物料在离心力作用下向边缘移动。当经过磨辊下方时，就被巨大的压力碾碎。这个过程中，从进风口进入的热风还能同时对物料进行烘干，一举两得。

被粉碎的物料继续向边缘移动，直到被风环处的强气流带走。这时候上部的选粉机就开始发挥作用了——粗颗粒被甩回来重新研磨，合格的细粉随气流进入集粉器成为最终产品。整个系统就像个精密的筛选工厂，确保只有达标的产品才能”毕业”。

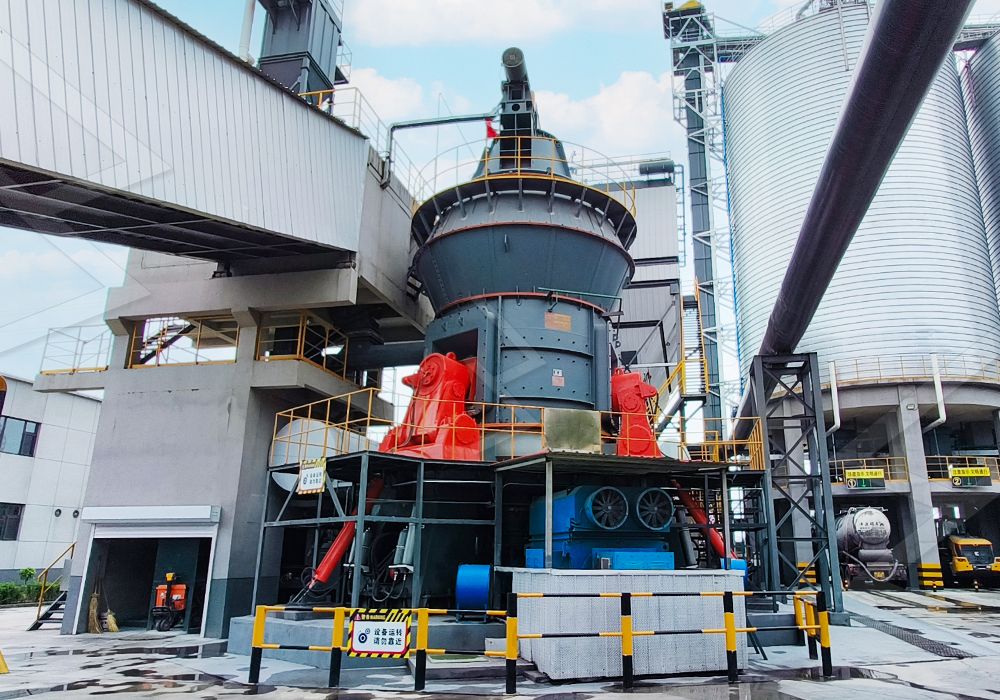

对于需要更细粉体的客户，我强烈推荐LUM超细立磨。这家伙可是我们公司的明星产品，采用智能化控制和多头选粉技术，细度能做到650-3250目，产量3-18吨/小时，绝对是超细粉加工的首选。

选型要点提醒

选择磨粉机不能光看参数，关键要看是否适合自己的物料特性。比如处理湿度大的物料就要重点考虑烘干能力，磨蚀性强的物料要关注耐磨件材质。我们公司的设备都采用了新型碾磨装置和自动化电控系统，就是针对这些痛点设计的。

说实话，在这个行业干了这么多年，我见过太多因为设备选型不当导致生产线频繁停机的案例。所以建议大家在选购时一定要把物料样品带来做试验，亲眼看看粉碎效果再决定。

常见问题解答

FAQ

Q1：雷蒙磨粉机最适合加工什么类型的物料？
A：最适合加工莫氏硬度7级以下、湿度6%以内的非易燃易爆物料，比如石灰石、方解石、重晶石等。

Q2：设备运行过程中振动过大怎么办？
A：通常是给料不均匀或磨辊磨损导致的。建议检查给料机工作状态，必要时调整磨辊与磨环间隙。

Q3：成品细度不达标可能是什么原因？
A：分析机转速不当、风机风量不合适都可能影响细度。需要根据物料特性调整这两个参数。

Q4：磨辊磨损到什么程度需要更换？
A：当磨损量达到原厚度1/3时就应该考虑更换了，否则会影响粉磨效率和产品质量。

Q5：如何降低设备的维护成本？
A：定期检查润滑系统，保持均匀给料，避免金属杂物进入磨腔。选择耐磨件质量可靠的设备也能大大延长使用寿命。
