立式磨粉机内部结构详解：从磨辊到选粉机的核心构造剖析
立式磨粉机内部结构详解：从磨辊到选粉机的核心构造剖析
在工业粉磨领域，立式磨粉机以其集烘干、粉磨、选粉、输送于一体的高效设计，成为非金属矿、煤粉、矿渣微粉等领域的核心设备。今天，咱们就抛开那些花哨的宣传册，深入它的‘五脏六腑’，看看这台钢铁巨兽到底是怎么把石头变成细粉的。

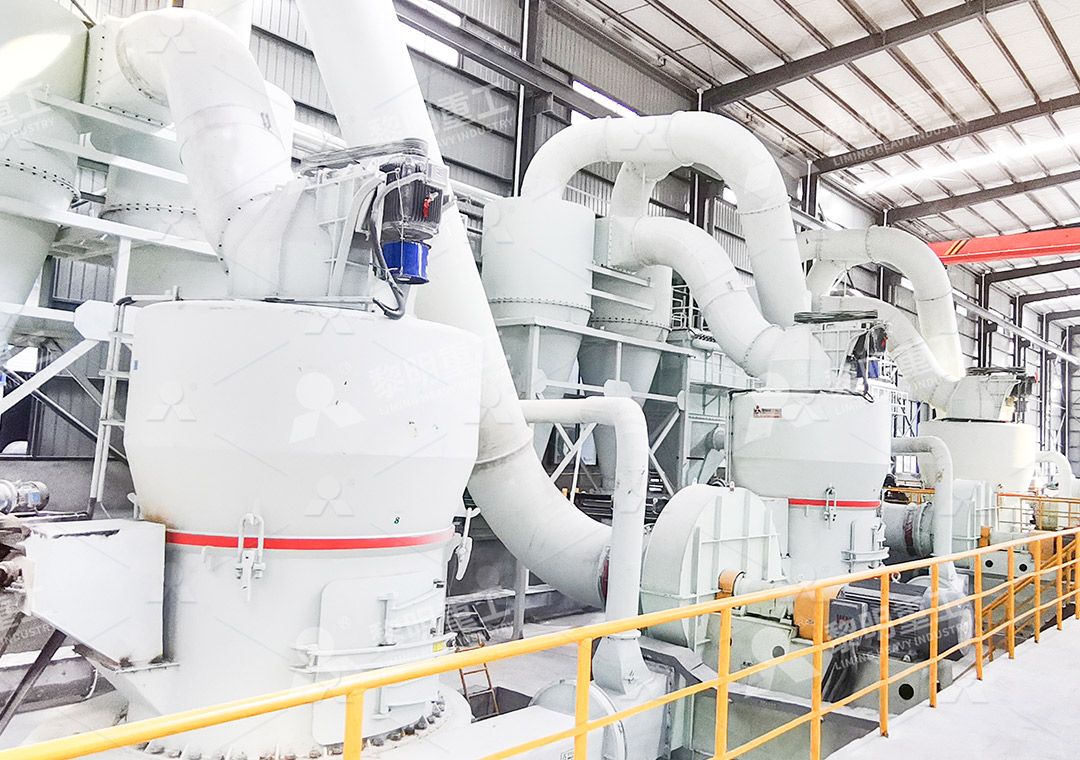

一、动力之源与碾磨核心：磨盘与磨辊
立磨的心脏地带，无疑是磨盘和磨辊组成的碾磨装置。主电机通过大型减速机，带动磨盘平稳旋转。物料从中央下料口喂入，在离心力作用下被‘甩’向磨盘边缘。这时，悬挂在磨盘上方的磨辊就登场了——它依靠液压或弹簧系统施加的巨大压力，狠狠地碾压过物料层。这个过程不是靠撞击，而是靠挤压和剪切，实现‘料床粉磨’，效率高、能耗低。咱们公司的LM立式辊磨机就采用了新型碾磨装置，磨辊辊套还能翻面使用，寿命长得让你省心。
二、热风与粉料的共舞：烘干与输送风环
在磨盘边缘，隐藏着一个关键部件——风环。从进风口引入的高温热风（来自热风炉或废气），以极高的速度从这个环状缝隙向上喷射。被磨辊初步粉碎的物料运动到这里，较轻的细粉瞬间被这股强气流‘抓’走，向上输送；而未被充分粉碎的粗颗粒或异物，则因重量太大，无法被风吹起，直接掉落成为‘吐渣’，从排渣口排出。这个设计巧妙地将烘干、物料提升和初步分选合而为一，热风与物料直接、充分接触，烘干能力杠杠的。
三、智慧的‘裁判官’：选粉机（分离器）
被气流带走的物料混合物，下一站就是位于磨机上部的选粉机。这可是决定最终产品细度的‘智慧大脑’。其核心是一个由电机驱动、高速旋转的转子（或笼形叶片）。气流夹带着粉料通过时，粗颗粒在转子产生的离心力作用下被甩向四周壳体，回落至磨盘重新粉磨；合格的细粉则‘过关’，随气流穿过转子叶片，进入后续的收集系统。现在先进的选粉机都支持变频调速，转子转得快慢，直接决定了成品细度，控制非常灵活精准。比如我们另一款针对超细粉市场的LUM超细立磨，就配备了多头选粉机，可实现650到3250目的宽范围、高精度分级。
四、躯干与神经网络：机架与自动化电控
以上所有核心部件都安装在一个坚固的焊接机架内，整体密封，确保系统在负压下运行，杜绝粉尘泄露。现代立磨的‘神经网络’——自动化电控系统（PLC/DCS）更是不可或缺。它实时监控磨机振动、压力、温度、流量等数百个参数，自动调节喂料量、磨辊压力、风量及选粉机转速。操作员在中央控制室就能轻松掌控全局，遇到异常自动调整或报警，真正实现了‘无人化’智能运行，这也是我们设备运行成本低、产品质量稳定的秘诀之一。

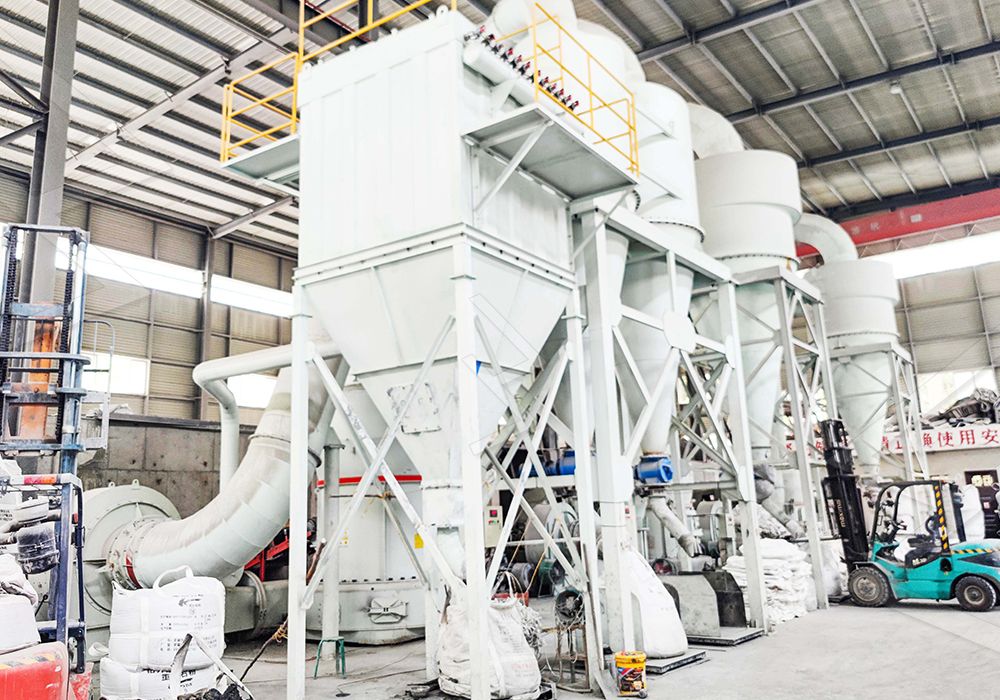

五、产品的最终归宿：收集与除尘系统
从选粉机出来的合格细粉，随气流进入配套的收尘系统（通常是高效旋风分离器+脉冲袋式除尘器的组合）。在这里，绝大部分成品粉被分离、收集下来，通过锁风卸料装置排出、包装。净化后的气体则经风机排入大气，完全满足严格的环保要求。整个系统流程紧凑，从块料到成品粉一气呵成。
总而言之，立式磨粉机是一个设计精妙的系统工程。从底部的碾磨到顶部的分选，每一个环节都环环相扣。选择一台像我们LM立式辊磨机这样集破碎、干燥、粉磨、分级输送于一体，且专注于非金属矿、煤粉、矿渣微粉三大领域的设备，意味着更低的投资成本、更简便的操作维护和更稳定的高产高质输出。它不仅是台机器，更是您提升生产效益的可靠伙伴。
常见问题解答（FAQ）
1. 立式磨粉机相比传统球磨机，主要优势在哪里？
答：优势太明显了。一是能耗低，它采用料床粉磨原理，比球磨机冲击粉磨省电30%-50%；二是集烘干、粉磨、选粉于一体，流程短、占地小、投资省；三是产品细度调节方便快捷，通过调整选粉机转速就行，产品质量还稳定。
2. 磨辊和磨盘这些易损件，更换起来是不是特别麻烦，要停很长时间？
答：嘿，这您可问着了，这正是我们设计的亮点。我们的LM立磨配备了液压翻辊装置，检修时直接用液压油缸把磨辊翻出机外，更换辊套和衬板空间宽敞，工具也好施展。大大减少了停机时间，一般换一套辊套和衬板，熟练工一两天就能搞定。
3. 立磨对入料粒度有要求吗？是不是需要先破碎得很细？
答：有要求，但不算苛刻。一般要求入料粒度不大于磨辊直径的5%（比如直径2米的磨辊，入料最好小于100mm）。所以前端通常需要配一台颚式破碎机或锤破进行初级破碎，不需要破碎到特别细，这反而增加了破碎系统的负担和成本。
4. 设备运行噪音和粉尘情况怎么样，环保能过关吗？
答：完全没问题。立磨本身运行震动就小，噪音主要来自大风机的气流声，我们在风机进出口都配消音器。整个粉磨和输送系统在负压下运行，粉尘根本跑不出来，尾部还有高效的脉冲布袋除尘器把关，排放浓度远低于国家每立方米30毫克的标椎，绿色环保是基本素质。
5. 如果我想同时生产两种不同细度的产品，立磨能实现吗？
答：常规单台立磨一次只能生产一种细度的产品。但如果工艺有特殊需求，可以通过在系统后段增设二次分选设备（如精细气流分级机）来实现多产品线。不过，这需要根据您的具体物料和产品方案进行定制化设计，建议和技术工程师深入沟通。
