摆式雷蒙磨粉机工作原理及型号参数详解

作为矿山机械领域的老兵，今天咱们来聊聊摆式雷蒙磨粉机这个经典设备。记得我刚入行那会儿，雷蒙磨可是粉体加工的主力军，现在虽然技术更新换代，但基本原理还是值得深入理解的。

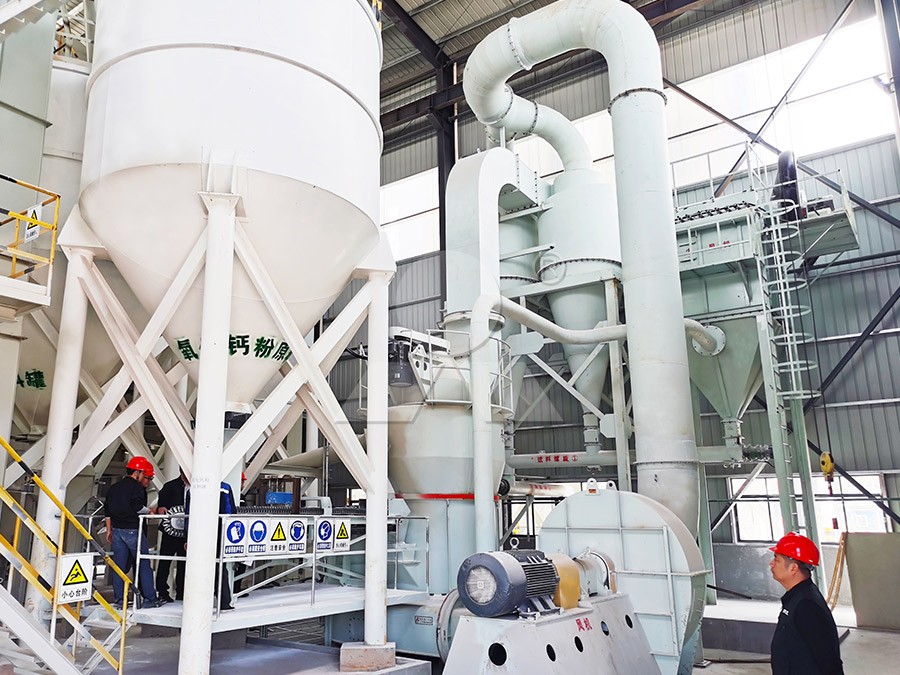

Raymond mill grinding principle diagram

雷蒙磨的核心工作原理其实很简单——就是靠磨辊的离心碾压。主机启动后，磨辊在离心力作用下紧压磨环滚动，物料从进料口进入后，被铲刀铲起送到磨辊与磨环之间，在滚动碾压下变成粉体。细粉随风进入分析机分级，粗粉回落重磨，合格细粉进入旋风收集器。

这个过程中最关键的三个部件：磨辊总成、分析机、风机。磨辊是直接接触物料的易损件，分析机控制成品细度，风机提供整个系统动力。这三者配合好了，产量和质量就上去了。

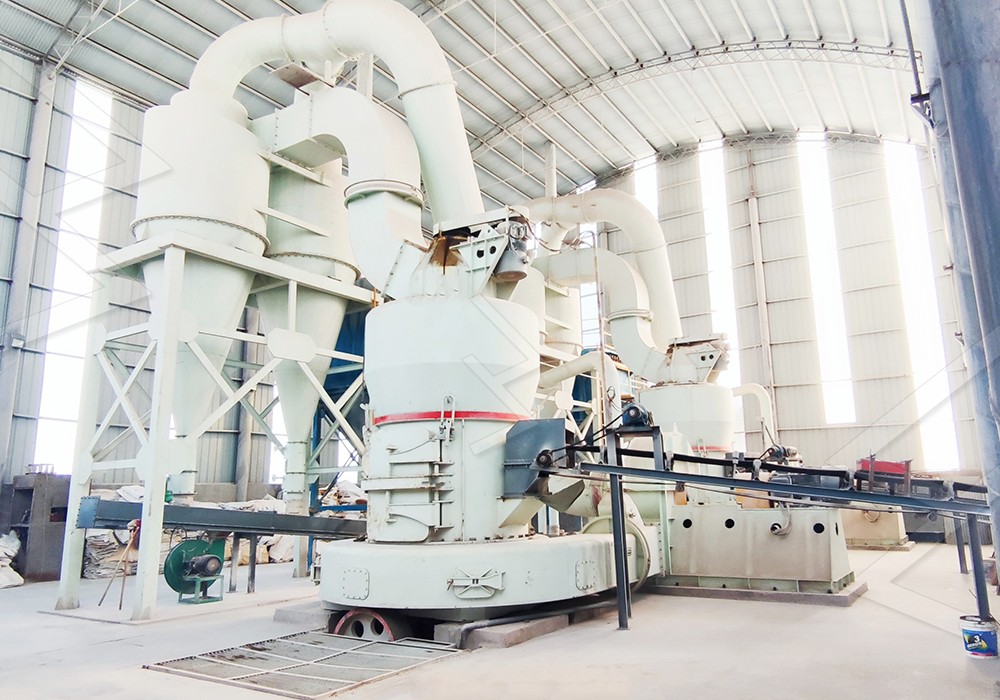

Raymond mill main components structure

选择雷蒙磨时，加工细度和产量是最关键的两个参数。传统雷蒙磨细度一般在10-325目（约1.6mm-0.045mm），产量从零点几吨到十几吨不等。但说实话，现在传统雷蒙磨已经跟不上市场需求了，我们公司早就推出了升级替代产品。

比如我们的MTW欧版磨粉机，加工细度扩展到0.045-1.6mm，产量提升到3-55T/H。采用了锥齿轮整体传动和内部稀油润滑系统，解决了老式雷蒙磨润滑不良、传动效率低的问题。特别是那个吊挂式笼式选粉机，细度调节更精准，产量也稳定。

对于要求更高的客户，LM立式辊磨机可能更合适。这款设备集烘干、粉磨、选粉、输送于一体，产量能达到10-400T/H，细度范围0.84-0.037mm。特别适合非金属矿、煤粉、矿渣微粉这些领域。我们有个客户用它处理矿渣，电耗比传统球磨机低了差不多30%。

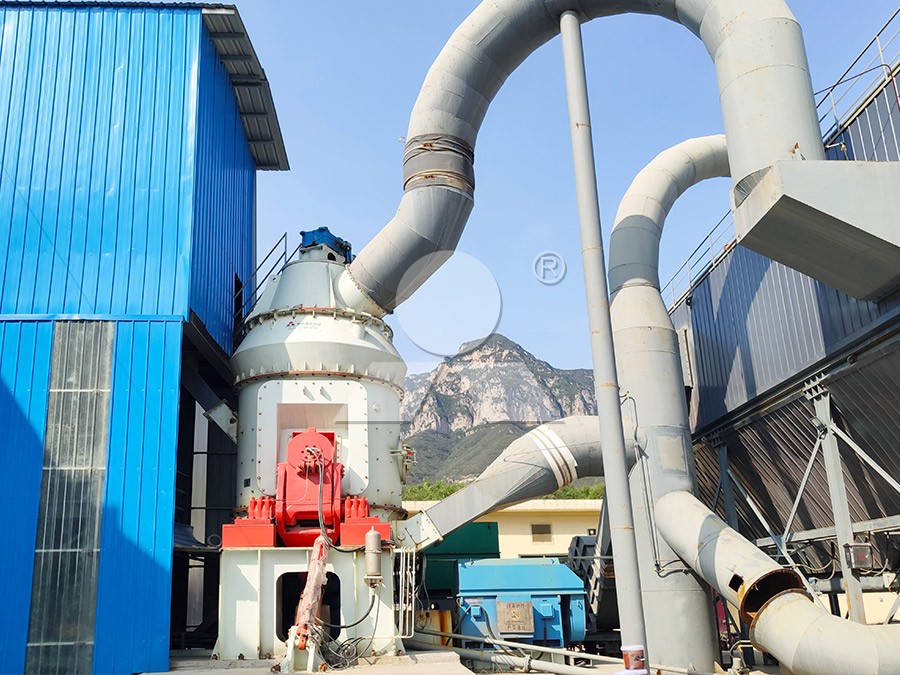

LM vertical roller mill in workshop

根据我这么多年的经验，选设备不能只看参数。物料硬度、湿度、含杂量都要考虑。硬度高的建议用立磨，湿度大的要选带烘干功能的。还有就是维护成本，老式雷蒙磨换个磨辊得停机大半天，现在的新设备都有液压翻辊装置，维护方便多了。

Q：雷蒙磨和立式磨主要区别在哪？
A：雷蒙磨是摆式结构，立磨是碾磨结构。立磨通常产量更大，能耗更低，适合大规模生产。

Q：磨辊磨损到什么程度需要更换？
A：一般磨损到原厚度1/3就该换了，否则影响研磨效率和成品质量。

Q：产量突然下降可能是什么原因？
A：先检查铲刀磨损，再查分析机转速，最后看风机风压。这三个是常见问题点。
